용접기(Welding machine) 차단기 선정 방법

용접기는 금속끼리 녹여 붙이기 위해 고열 내야 하는 장치입니다. 저전압 고전류로 접지와 일부러 단락(쇼트)을 시켜 고열을 발생시킵니다. 전기의 입장에서 보면 아주 안 좋은 상황입니다. 전기에서 단락이라는 것은 제일 피해야 할 위험 상황이기 때문입니다.



용접기는 전압이 단락 되었을 때 전류치를 일정하게 유지시켜주게끔 설계되어 있습니다.



여기서는 용접기에 대한것이 아닌 용접기에 공급되는 전력을 제어할 차단기 선정에 대해 알아볼 것입니다.

일단 용접기 마트에서 설명을 위한 사진을 하나 가져왔습니다.



용접기 스펙

차단기를 선정할 때 중요한 항목을 보겠습니다.



입력 전압(Input Voltage)를 보시면 3상에 4종류의 전압을 사용할 수 있습니다.

출력 전압(Output Voltage)은 16~50v

출력 전류(Output Current)는 80~600A



여기서 출력측의 제일 전압과 전류를 사용한다고 가정하면 사용 전력은 50x600 해서 30kW가 됩니다.

차단기는 여기서 나온 사용전력 30kW 를 계산해서 선정하면 됩니다.



입력 측 전압을 3상 220v라고 하면 30kW를 사용할 때 흐르는 전류는

30000W / (220v*1.732) = 78.73 A 이 정도가 나옵니다. 여기서 1.732는 √3입니다. 3상 전압일 경우 전압에 √3을 곱해 줍니다.



이 경우는 100A 차단기를 사용하면 됩니다.

사실 위 사진에 Rated Input : 32 kVA라고 피상전력이 기재되어 있는데 이 수치로 계산해도 됩니다.



다른 예를 들어 보겠습니다.

코리아나 용접기 스펙

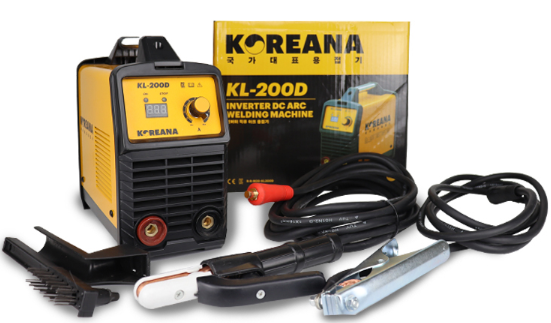

코리아나 단상 용접기 스펙입니다.

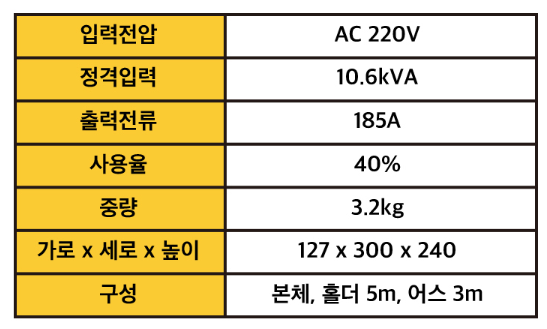

먼저 입력 전압 220v, 출력 전류 185A.

출력 전압이 안나와 있습니다. 그럼 정격입력 10.6 kVA라고 기재되어 있는 피상전력을 이용해서 차단기를 선정합니다.

10600W / 220v = 48.18A

차단기 선정은 50A, 2극 차단기를 사용합니다.
