절연저항계 - 일명 메가 테스트기는 옥내 배선이나 전기 제어반의 절연 저항을 테스트하기 위한 장비입니다. 쉽게 말하면  '전기가 안 통하는 정도'를 점검하는 장비입니다. 일반 테스트기와 같은 기능을 가지고 있지만 한 가지 다른 점은 저항을 메가옴 단위로 측정을 할 수 있습니다.

즉 미세한 방전이나 누전을 측정할 수 있습니다.


방전이나 누전은 전선의 피복이 손상되거나 전선이 연결점으로의 접속이 느슨하거나 빠져있는 경우 발생합니다.
이렇게 되면 사람의 안전이 위협받기 때문에 전기 작업을 끝낸후 절연 저항 테스트를 하게 됩니다.

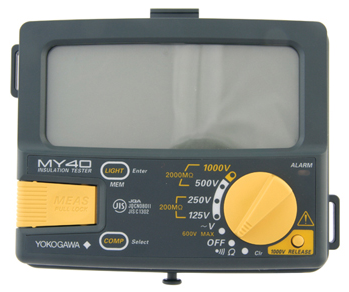

요코가와 절연저항계



절연저항계 테스트봉과 집게

절연 저항 측정 방법

1. 측정 레버가 당겨지지 않은 것을 확인합니다. (측정 레버는 위 사진의 좌측 부분)
2. 로터리 스위치를 V(볼트)에 맞춥니다. (220V 라인이면 500V에 맞춤)
3. 검은색 테스트 집게를 접지에 연결합니다.
4. 적색 테스트봉을 전압 라인에 연결합니다.
5. 측정 레버를 당깁니다. (당겨 세워줍니다. 측정 전압이 인가됩니다)
6. 잠시 기다리고 숫자가 멈추면 그 숫자가 저항치입니다.
7. 측정 레버를 원위치시키고 잠시 후 전압이 소멸되면 테스트봉을 제거합니다.





일반 테스트기와 외관상 다른 점

절연저항계(메가테스터기)는 측정 저항이 메가옴 단위로 기재되어 있습니다. 인가 전압도 250V, 500V, 1000V 이런 식으로 기재되어 있습니다.


메가테스터기 표시



메가테스터기 표시



일반 테스트기는 직류, 교류, 저항, 벨테스트 이렇게 표시되어 있습니다.



일반테스터기의 표시

일반 테스터기 측정 방법

-전압 측정

1. 로터리 스위치를 직류나 교류에 맞춥니다.
2. 테스트 리드봉을 전원단에 연결 합니다. (직류일 때 : 검은색은 - , 빨간색은 +)

-저항 측정

1. 로터리 스위치를 저항에 맞춥니다.
2. 전압이 없는 회로에 테스트 리드봉을 연결 합니다.

-벨 테스터 측정

1. 로터리 스위치를 벨 테스트에 맞춥니다.
2. 전압이 없는 접속점에 테스트 리드봉을 연결 합니다. 연결이 되어 있으면 삐~ 소리가 납니다.



절연 저항 측정 기준

저압일 경우 인가전압을 500V로 합니다.

저압 : DC 750V 이하, AC 600v 이하



고압일 경우 인가 전압을 1000V 합니다.

고압 : DC 750V 초과 7000V 이하, AC 600 초과 7000V 이하





전기설비기준

제52조 (저압전로의 절연성능) 전기사용 장소의 사용전압이 저압인 전로의 전선 상호 간 및 전로와 대지 사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다. 다만, 전선 상호 간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로의 경우 기기 접속 전에 측정할 수 있다. 또한, 측정 시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에 분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250V DC로 낮추어 측정할 수 있지만 절연저항 값은 1MΩ 이상이어야 한다.
