전기를 제어하기 위해서 필요한 전장품 중에 제일 먼저 들어가는 것이 차단기입니다. 어떤 부하를 제어하든지 상관없이 무조건 들어가야 하는 것이죠. 껐다 켰다 어려울 것이 없을 것 같은데요. 그렇게 간단하지만은 않습니다. 여기서는 MCCB 배선용 차단기와 ELCB 누전차단기에 대해서 알아보겠습니다.



MCCB 배선용 차단기

여기서는 가장 대중적인 LS 산전의 메타솔 시리즈로 설명합니다.

배선용 차단기는 과전류를 차단하기 위해서도 사용하지만 주된 목적은 온오프 기능입니다. 전원을 껐다 켰다를 하는 기능 메인이라 말할 수 있습니다. 물론 정격정류도 맞춰서 설치해야 하지만 정격을 넘는 과전류가 흐른다고 해서 바로 차단기가 떨어지지는 않습니다.



예를 들어 꼭 10A를 넘으면 안 되는 부하가 있다면 부하의 전원 앞쪽에 휴즈를 설치합니다. 또는 정한시 EOCR을 설치해도 됩니다. 모든 차단기는 트립 특성이라는 것이 있는데요, 정격의 몇 배가 흘렀을 몇 초 안에 차단된다는 특성이죠. 이 것은 다시 말하면, 정말 너무 과한 전류가 흘렀을 경우는 바로 떨어지지만 정격의 2~3배 정도 전류가 잠깐씩 흐르는 것으로는 차단기는 떨어지지 않습니다.

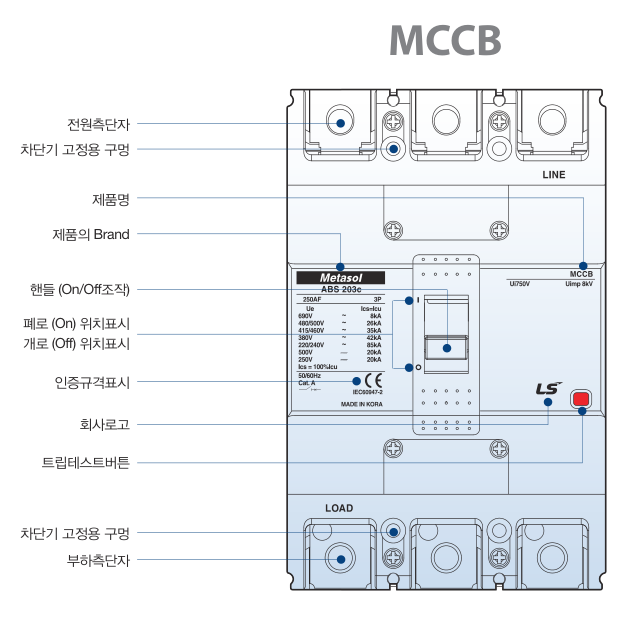

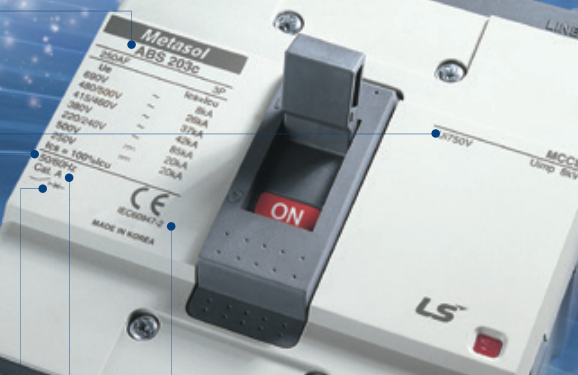

MCCB 외부구조

MCCB 외부구조
MCCB 외부구조

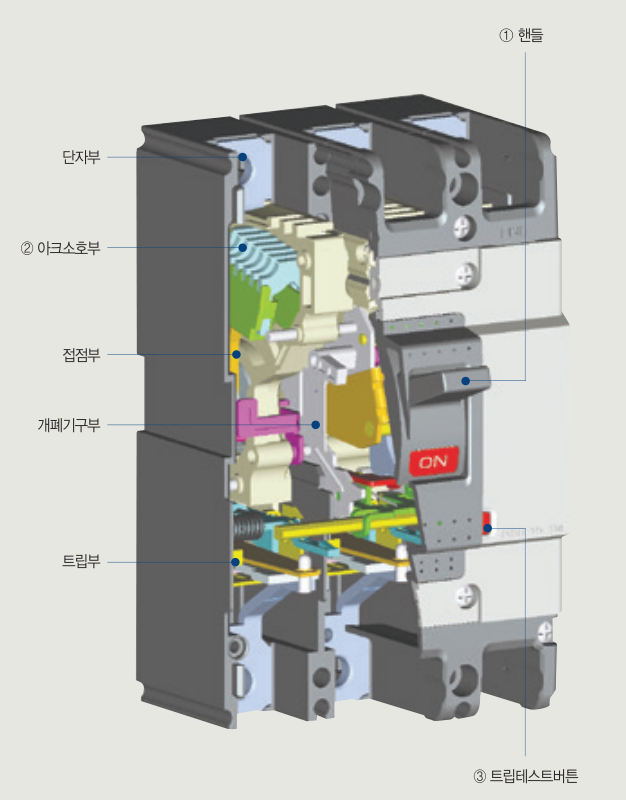

MCCB 내부구조

MCCB 내부구조
MCCB 내부구조

① 핸들 (Handle)

  • On / Off / Reset 기능
  • Reset핸들이 트립위치에 있을 경우 핸들을 먼저 Off 위치로 전환하는 동작으로, 이 위치에서 On이 가능하게 됩니다.
  • 트립프리 (Trip-free) 핸들이 On위치에 고정되어 있어도 사고발생의 경우 차단기는 트립됩니다.



② 아크소호부 (Arc-extinguishing unit)

당사 특허기술인 PASQ형

아크소호장치 적용

PASQ : Puffer Assisted Self-quenching

  •  단시간 내에 아크전압을 억제시키는 성능이 뛰어남



③ 트립테스트버튼 (Trip Button)

이 버튼을 누르면 차단기는 트립되는데 이로써 다음과 같은 사항을 점검할 수 있습니다.

  • 경보접점 (AL)의 동작
  • 기구부의 정상동작
  • 수동 리셋동작





ELCB 누전차단기

ELCB도 가장 대중적인 LS 산전의 메타솔 시리즈로 설명합니다.

누전차단기는 배선용 차단기의 기능에 누전을 잡아내는 기능이 추가됩니다. 배선용과 마찬가지로 과전류 때문에 바로 떨어지지 않고 특성곡선의 과한 전류치에 따라 차단되는 시간이 있습니다.

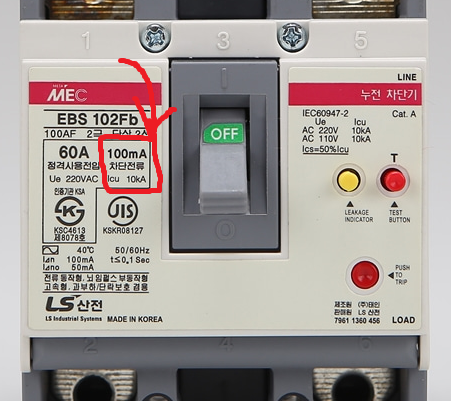

하지만 누전차단기는 누전이 생기면 바로 차단이 됩니다. 얼마큼 누전일 때 차단되는가는 누전차단기의 차단전류를 보시면 됩니다. 이것을 정격감도전류 라고 합니다. 아래 사진의 EBS 102Fb는 100mA 즉 0.1A의 누설전류가 생기면 차단됩니다. 종류에 따라 30mA, 50mA 등등이 있는데, 수치가 작을수록 더 민감하게 반응하게 되니 안전상 좋을 수 있습니다.  하지만 너무 민감하면 자주 떨어질 수가 있어서 환경에 따라 잘 선택해야 합니다.

누전차단기 차단전류
F누전차단기 차단전류

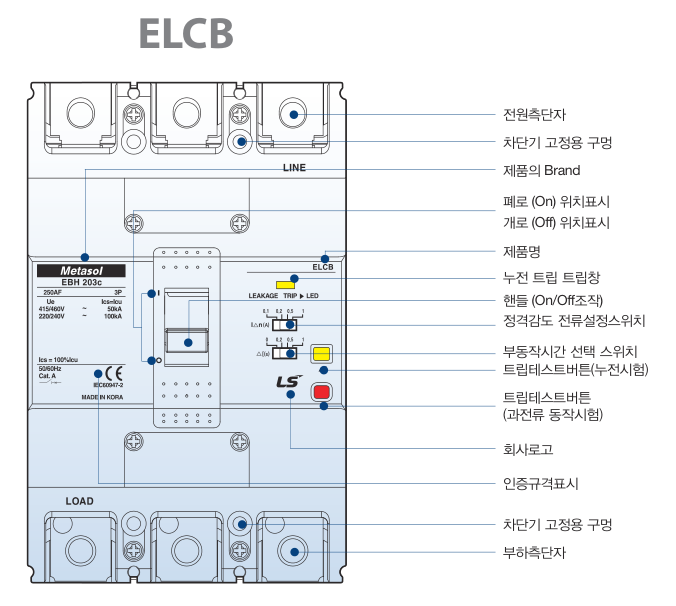

ELCB 외부구조

ELCB 외부구조
ELCB 외부구조

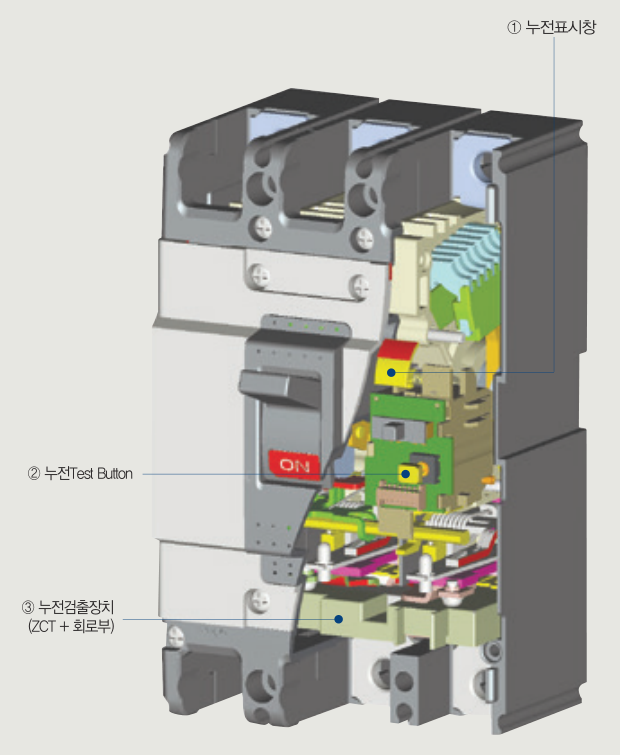

ELCB 내부구조

ELCB 내부구조
ELCB 내부구조

① 누전표시창

  •  정상상태시 표시창에 노랑, 누전에 의한 트립시 표시창에 적색으로 표시됩니다.



② 누전 Test Button

  •  Button동작시 저항소손을 방지하기 위하여 특수 설계하여 신뢰성을 향상시켰습니다.



③ 누전검출장치 (ZCT + 회로부)

  •  신뢰성 향상을 위하여 3상 입력전원방식을 채택하였으며 사용 시 계통전압의 이상시 (어느 한상의 단선)에도 안전하게 누전전류를 차단할 수 있도록 신뢰성을 강화하였습니다.

3상 전원공급방식 적용

3상 전원공급방식 적용
3상 전원공급방식 적용

  • 1상 결상 시에도 누전동작 신뢰성 확보
  • 신 IEC 규격 적용



















특성곡선

여기서는 가장대중적이고 저압에서 많이 쓰는 모델인 ABS30 시리즈와 EBS30 시리즈의 특성곡선을 소개합니다.

특성곡선 파일은 LS산전 MCCB 페이지의 카탈로그를 보시면 나와있습니다.

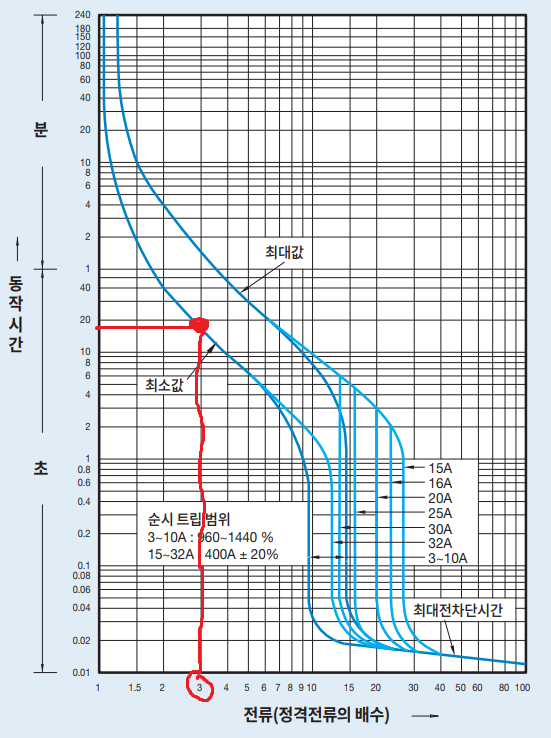

특성곡선 보는 법

**표의 좌측은 동작시간 아래쪽은 정격전류의 배수라고 해서 지금 사용하는 차단기의 정격에 3배의 전류가 흐를 경우 과전류로 트립되는 시간은 20초가 조금 안 되는 시간입니다.**



ABS30C-특성곡선 3배
ABS30C-특성곡선 3배



각 차단기의 특성곡선은 카탈로그에 있습니다. MCCB METASOL CATALOG 파일 두 개를 다운로드하고 합치세요

[Metasol MCCB]_Catalog_KO_202303.z01
19.53MB
[Metasol MCCB]_Catalog_KO_202303.zip
16.48MB
