슈나이더 EOCR-SS: 기능, 설정, 테스트 방법, 캐드자료

by G햄스 2023. 4. 4.
반응형

EOCR-SS는 사람들이 가장 많이 사용하는 슈나이더의 EOCR입니다. 여기서는 슈나이더 EOCR-SS의 설정방법과 테스트 방법 그리고 캐드자료까지 준비했습니다.





슈나이더 EOCR-SS 기능

  • 초소형
  • 과전류 / 결상 / 구속보호 (결상 / 구속은 과전류로 동작)
  • 기동지연/동작지연시간 분리설정
  • 진동 및 단락에 강한 Relay 적용 (1a1b 적용) * 표준형은 1c
  • AC/DC 조작전압 통합 (Free voltage) * 표준형은 AC 100~240V
  • 동작표시 및 실전류 확인 (LED)
  • 수동(즉시) / 전기적 복귀
  • MCU 적용에 따른 정확한 모터보호 가능
  • N-type, R-type 통합(Dip 스위치 선택 가능) * 표준형은 R-type only
  • NVR(No Volt Release) 기능 / Fail Safe
  • 초절전형, 강한 내환경성

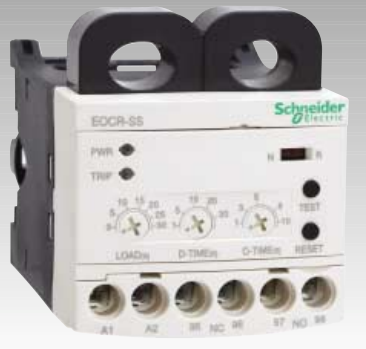

슈나이더 EOCR-SS 외부구조
슈나이더 EOCR-SS 외부구조

운전/동작 표시

계전기 동작: Trip LED - 적색

전원인가, 정상운전상태: Trip LED - 녹색





슈나이더 EOCR-SS 설정 방법

설치 완료후 다음과 같이 설정함.

1. 기동지연시간: D-TIME

  • D-TIME Knob를 돌려 모터의 기동시간에 맞게 설정

2. 동작시간: O-TIME

  • O-TIME Knob를 돌려 필요한 동작시간에 설정

3. 전류: LOAD

  1. 모터를 기동후 LOAD Knob를 최대치에서 서서히 반시계방향으로 돌려 LED가 점멸하는 점을 찾음 (실전류점)
  2. Knob를 다시 시계방향으로 돌리면 LED가 꺼지는 점에서 설정하시면 103% 설정임

- 이 설정방법이 너무 예민하다고 판단되면 실전류치의 110%~125%에 설정하십시오.



과전류 계전기(EOCR에 대한 설명글) 바로가기





슈나이더 EOCR-SS 테스트 방법

  • 모든 결선이 끝난 후 Control Power를 공급하고 Test Button을 누르고 있으면 빨간 LED가 켜지고 설정된 D-TIME과 O-TIME이 경과된 후 출력접점이 동작하면 정상입니다.
  • Reset Button을 누르거나 Control Power를 차단하면 즉시 복귀합니다.
  • Control Power는 정상이나 녹색LED에 불이 들어오지 않으면 Service를 받아야 합니다.

※ Test 기능은 모터 정지 시에 가능합니다.





슈나이더 EOCR-SS 캐드자료

EOCR-SS(n).dwg
0.23MB
