CT 전선 통과 방향 K 에서 L 로

보통 관통형 EOCR의 구멍이 두 개 있는데, 이 구멍은 CT입니다. 변류기라고 하는데요, EOCR의 CT는 방향 구분 없이 어느 쪽으로 들어가도 되지만 주전원이 통과하는 CT는 전선이 통과하는 방향이 있는데요. 제목에서 말씀드렸다시피 K로 들어가서 L로 나오는 것입니다.

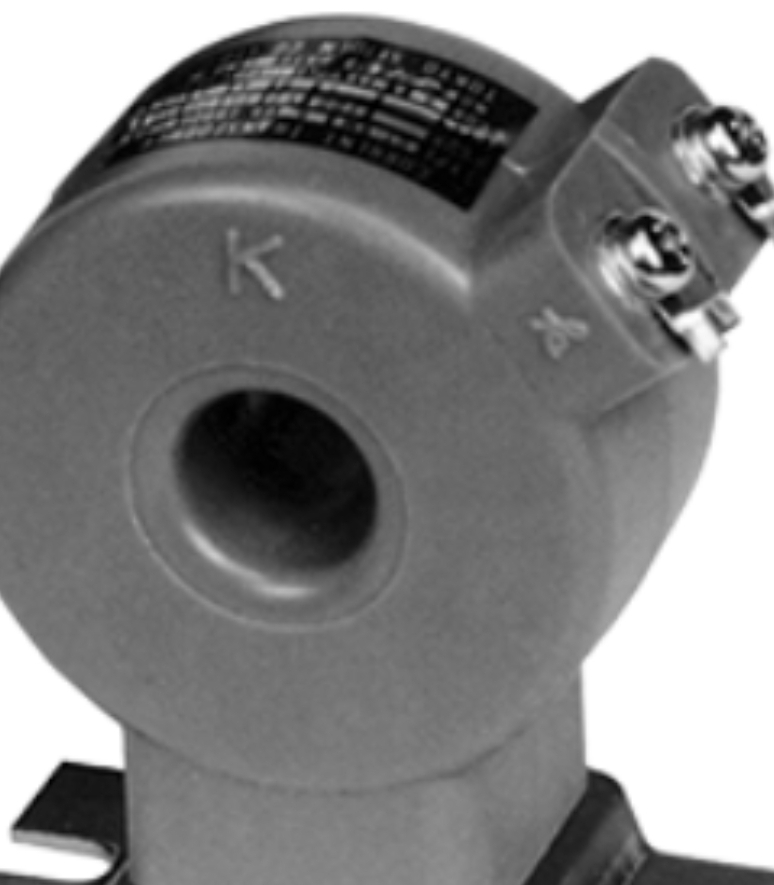

K 입구

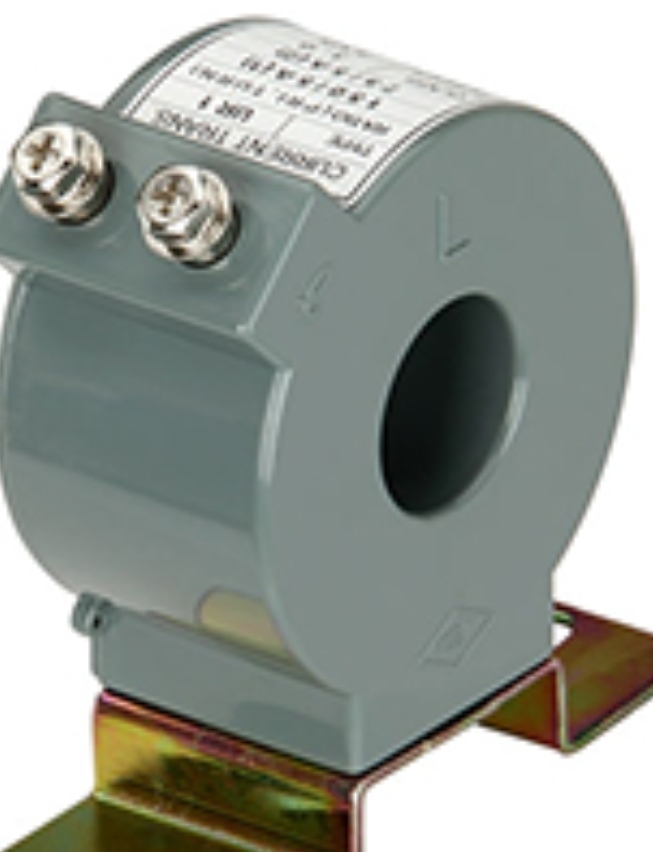

CT-L 출구



CT란?

CT는 전선의 흐르는 전류량을 체크하기 위해서 설치합니다. 전력량계와도 연동되어 사용되고요. 그래서 CT만 단독으로 사용되는 경우는 없고요. 항상 전류표시를 할 수 있는 전류메타와 상을 선택할 수 있는 로터리 스위치와 함께 짝을 이뤄 설치됩니다. EOCR에 CT가 있는 이유도 전류를 체크하여 과전류를 잡기 위해서죠.

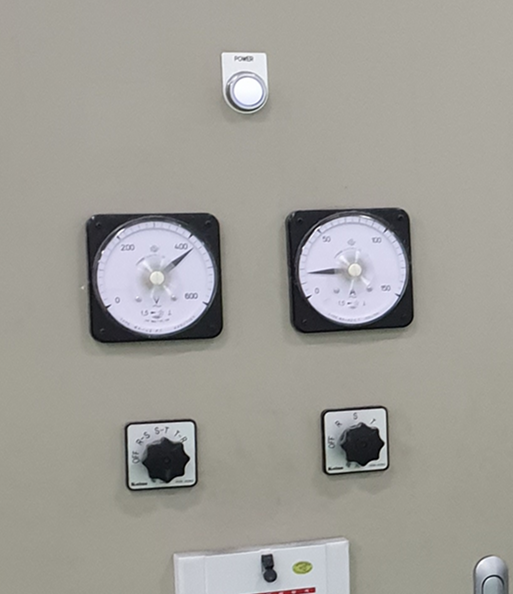

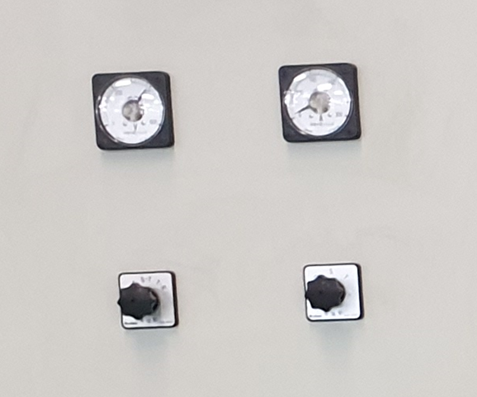

전류_전압메타와 로터리스위치



CT 선정하기

CT는 Current Transformer의 약자로 말 그대로 전류를 변화시키는 장치입니다. 예를 들어 100A의 전류를 측정하려면 전선굵기만 해도 25SQ 가 됩니다.



그리고 이렇게 큰 전류를 받을 수 있는 계기도 없고요. 그래서 유도전류를 이용합니다. 전류가 흐를 때 전선의 주위로 자기장이 형성되는데 이 자기장을 다시 전류로 바꿔서 측정을 하고 계기에서 표시를 배수로 해주는 것입니다.





CT를 선정하기 위해서는 컨트롤박스에서 사용하는 최대전류를 알아야 하고요. 전류메타기와의 연동을 생각해야 합니다.

• CT의 1차 전류(Primary Current)를 최대전류보다 크게 잡습니다. 예를 들어 메인 차단기가 75A 라면 CT의 1차 전류값을 100A로 선정합니다.
• CT의 1차 전류는 전류메타와 비율을 맞춥니다. 예를 들어 CT의 1차 전류를 100A로 했다면 전류메타도 100A까지 표시되는 것을 선정하고 전류메타의 비율을 5A / 100A (5A 일 때 100A로 표시한다는 뜻입니다)로 선정했다면 CT도 2차 전류를 5A로 선정합니다.
• 또는 그 반대로 CT의 2차 전류를 5A로 했다면 전류메타의 비율을 5A / 100A 이렇게 선정합니다.
• 만약 전류메타가 5A / 100A인데 CT가 200A / 5A 라면 CT에 전선을 한번 감아서 전선이 두 번 통과되게 하면 전류메타와 비율이 맞습니다.



설치방법

CT의 모양은 동그란 원형 구멍이 뚫려있거나 사각형의 네모난 구멍이 뚫려 있어서 전선을 통과시키게끔 되어있어요. 그래서 모양은 달라도 사용 방법은 다 같습니다.

• 뚫려있는 구멍으로 메인전선을 통과시키고 부하결선을 합니다.  이때 K로 들어가고 L로 나옵니다.
• 단상이라면 2CT, 삼상 4 선식이면 3CT로 운영됩니다.
• 볼트가 있는 접속점에 소문자로 k, l라고 되어 있습니다. k를 콤먼으로 점프시키고 l을 1, 2, 3 순서대로 전류메타로 가져와 연결합니다.
