전류신호 4~20mA 를 1~5V 전압신호로 바꾸기

자동제어 장비결선을 하다 보면 아날로그 신호를 취급하는 경우가 많습니다. 사용환경에 맞추어 전류 또는 전압 신호를 주고받는데요. 주로 4~20mA를 많이 사용합니다. 그러데 가끔 전류신호 4~20mA를 1~5V 전압신호로 바꾸어야 할 경우가 생기는데 이럴 때 어떻게 하는지 알려드리겠습니다.



전류신호 4~20mA를 1~5V 전압신호로 바꾸기

전장품 간의 아날로그 신호교환시 주는 쪽은 4~20mA를 주는데 받는 쪽이 1~5V 전압신호만 받는다면 신호를 서로 맞춰주어야 하는데요. 왜 이런 일 생기냐면, 놓친 거죠. 정보의 누락이나 착각으로 이미 배선을 다 해놓은 상태에서 현장 셋업을 하다 보니 서로 안 맞는 경우가 왕왕 생기는 겁니다. 자 이럴 때 250옴 저항을 사용하세요.

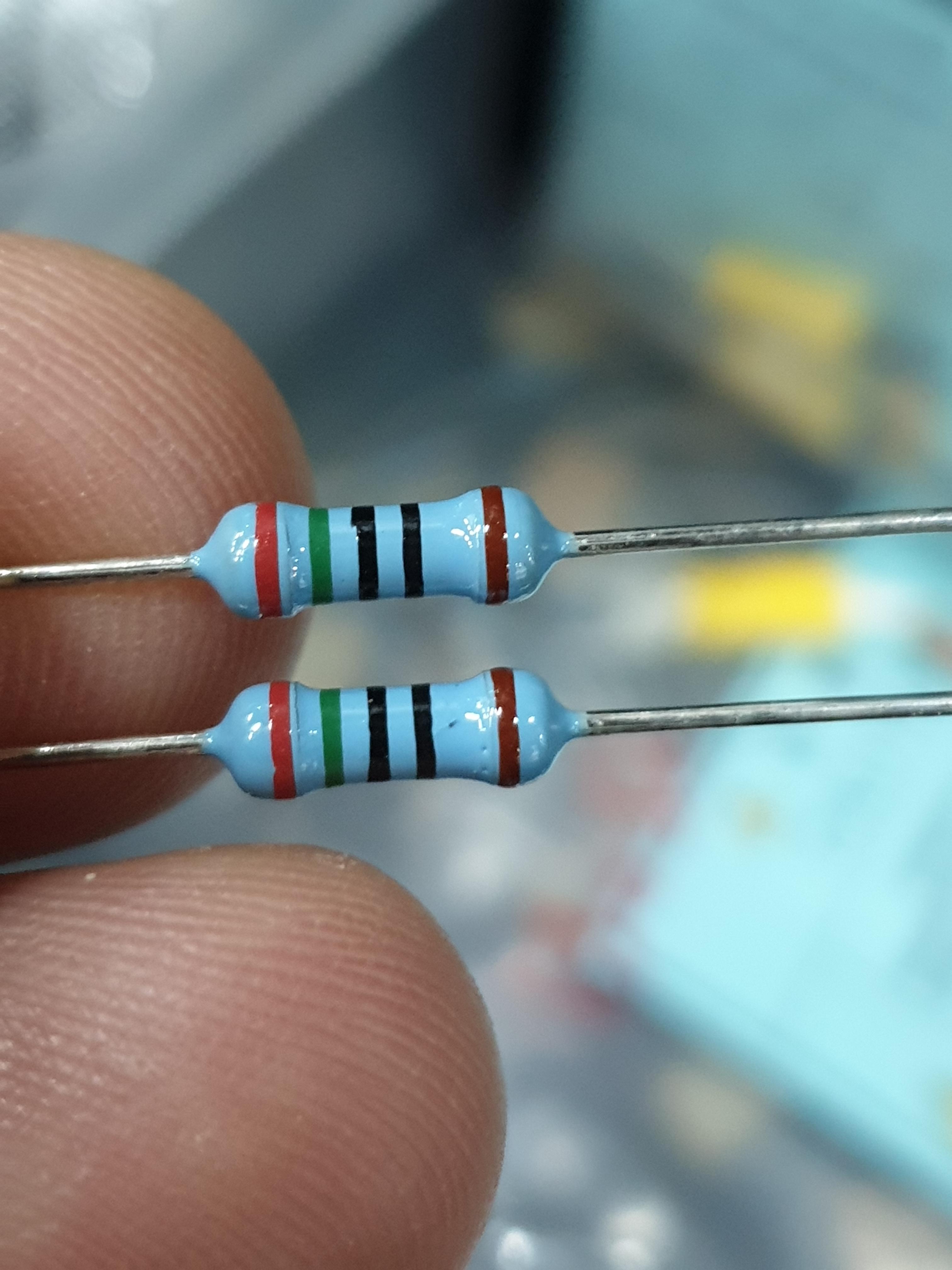

250옴 저항

무지개색깔=케이블색깔=저항색깔: 막대저항 수치 읽기

막대저항의 저항수치 읽기 포스팅을 보시면 저항의 수치를 읽을 수 있습니다.



4~20mA 에 250옴의 저항을 연결하면 어떻게 될까요?

4~20mA 란 아날로그 신호 최솟값 4mA, 최댓값 20mA 가 나온다는 뜻인데요.

다음과 같이 옴의 법칙을 이요한 수식을 보세요.



4mA = 0.004A

20mA = 0.02A



옴의 법칙 -> 전압=전류*저항, V=IR

옴의 법칙 쉽게 외우기 참조.



0.004A x 250옴 = 1V



0.02A x 250옴 = 5V



이렇게 전류신호인 4~20mA 가 전압신호인 1~5V 로 바뀝니다.

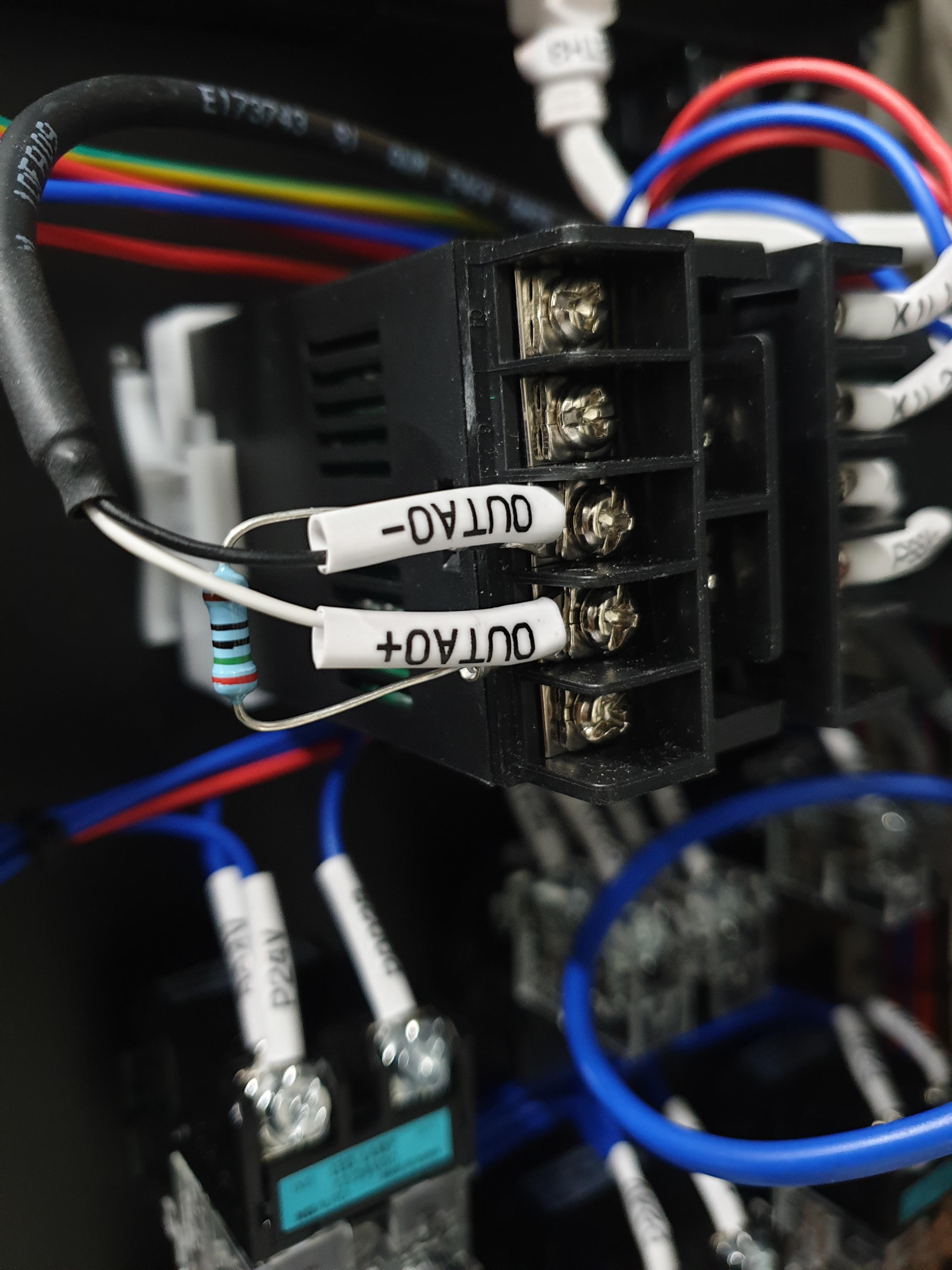

전류신호에 250옴 저항을 연결한 모습
