PIZZATO HANDLE 결선 제어 방법 메뉴얼

PIZZATO는 이탈리아의 세이프티 디바이스 제조업체입니다. 자동화 라인을 작업하면서 매우 자주 만나게 되는 도어락입니다. 여기서는 PIZZATO 도어락의 결선 방법과 제어 방법을 알아보겠습니다.

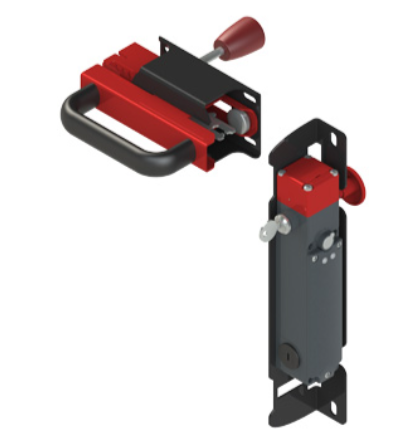

PIZZATO HANDLE



PIZZATO HANDLE

피자토 도어락. 업체명이 이탈리아 느낌이 납니다. 위의 사진과 같은 도어락을 보신적이 있을실 겁니다.

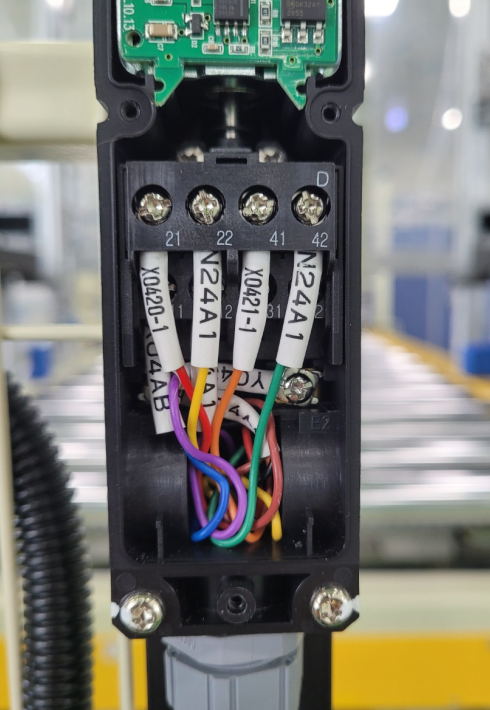

결선작업을 하기위해 뚜껑을 열어보면 어떻게 되어 있냐하면,



도어락 결선



위 사진처럼 되어 있는데 아래쪽에 1개의 잠금/해제 코일이 있고 위쪽으로 4개의 접점신호가 있습니다.



일단 아래쪽 코일에 신호를 주면 잠금/해제가 되는 것이고요.



위쪽의 접점신호는 모델에 따라 4개가 각각 다른신호가 나올 수 있습니다.



예를 들어

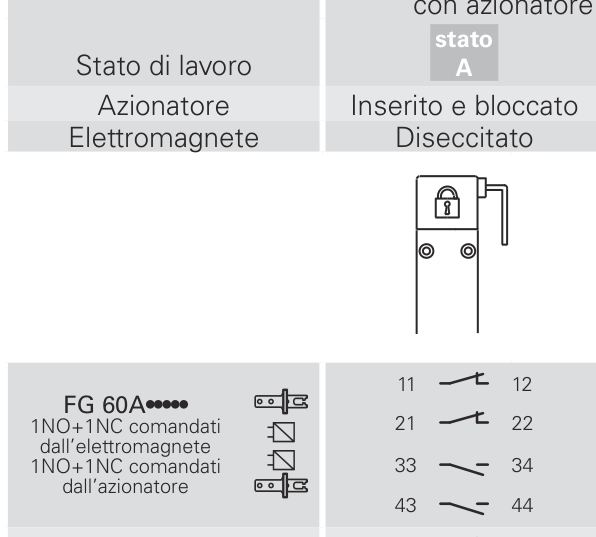

아래 그림은 메뉴얼의 일부분 입니다.

PIZZATO HANDLE SIGNAL



FG 60A 시리즈의 시그널 맵입니다. 위에서 아래 순서대로 A접점 2개, B접점 2개가 있습니다.

왼쪽 그림에 브라켓 모양과 코일 모양이 있는데 직관적으로 알 수가 있습니다.



브라켓 모양의 접점은 브라켓을 넣고 빼는 것을 감지해서 A,B 접점을 출력해 주고,

코일 모야으이 접점은 잠금/해제 상태를 출력해 줍니다.



위 그림대로 브라켓이 꽂혀있고 잠겨있는 상태에선, 접점그림처럼 A,B 접점이 닫힘과 열림이 되어있죠.



A접점 B접점이 궁금하시면 아래로

A접점 B접점

A접점 B접점





PIZZATO 도어락 제어 방법

자 이제 이것을 어떻게 제어하냐면,



1. 문이 열려있을때 문 안쪽의 동작은 멈춤이 됩니다. 코일 신호를 받아서 사용하면 되겠죠. 문을 닫아도 잠금이 안되면 설비는 동작하지 않습니다. 안전을 위해서 작업자는 도어락의 열쇠를 빼 가지고 들어갑니다. 열쇠를 꽂지 않으면 문은 잠기지 않기 때문에 작업자는 안전합니다.



2. 열쇠를 꽂고 핸들 브라켓을 꽂았을 때 일정 시간 후 자동잠금을 실행 합니다. 또는 외부의 잠금 버튼을 눌러 도어락을 실행합니다. 브라켓을 꽂을 때 출력되는 신호를 사용하고, 외부에 열림/닫힘 버튼과 현재 잠금/해제 상태를 표시해 주는 램프도 설치합니다.



여기까지 피자토 도어락에 대한 설명이었습니다. 처음에 이걸 헷갈려서 골치아팠는데 이렇게 자료를 남겨놓았으니 혹시라도 도움이 되셨다면 댓글한번 남겨주세요.



모델별로 기능이 다르니 메뉴얼 남겨놓겠습니다.

ZE_GCS05A22-ITA_123-138.pdf

2.18MB
