전장 결선 작업 사진 중간 핀 박스 컨트롤판넬

전장 작업을 하다보면 중간박스가 굉장히 많이 나오는데요. 작업에 도움되시라고 사진자료를 올려보아요.



벌써 10년전 사진이네요.



핀박스 내부는 전선들을 한줄로 모아 깔금하게 정리합니다.







핀박스 외부에서 들어오는 후렉시블은 CPS라고 하는 제품입니다. 실내 전선관으로 아주 적합하게 난연성에 잘 휘어지기 까지 합니다. 인입전선관마다 목넘버링을 해 줍니다.







장비의 아래쪽에 핀박스를 설치했는데 이렇게 좁고 낮은 곳에서 작업하는 경우가 많다보니 나중에 허리, 무릎 관절이 다 나갑니다. 핀박스 내부의 전선은 충분히 여유를 두고 재단을 합니다. 여장은 깔끔하게 한줄로 만들어 케이블 타이로 묶어줍니다.









전체적인 장비의 모습입니다. 작지만 아랫쪽으로 데이터케이블들이 많죠. 마지막으로 판넬 내부사진도 있습니다. 왼쪽에 보이는 문이 메인컨트롤 판넬 문입니다.

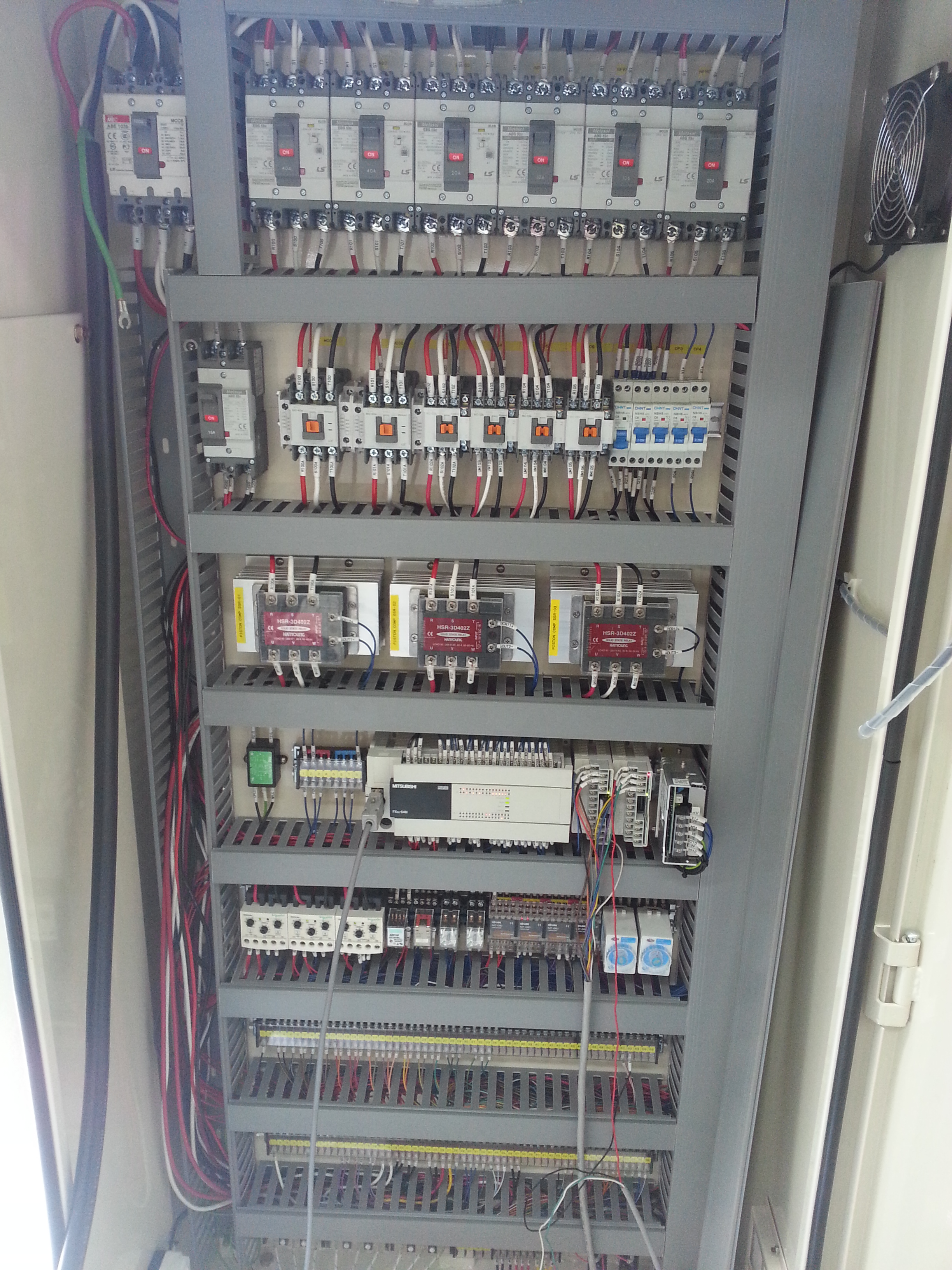

판넬 내부모습입니다. 히터를 사용하는 장비라 전선들이 굵직굵직 합니다. 중간에 방열판에 붙어있는 것이 SSR 입니다. 나란히 3개 있는 것이요. 그 밑에는 미쓰비시 PLC FX시리즈 입니다. 오래된 PLC로 지금은 단종된 모델이에요. PLC 밑으로 EOCR과 릴레이들이 보이네요. 그 옆에 타이머도 있습니다. PLC 왼쪽 옆에 녹색부품은 노이즈필터입니다. PLC를 사용할 때 기본적으로 노이즈필터를 달아줍니다. 우측 위에 쿨링팬과 좌측 아래에 프로그래머용 서비스 콘센트도 있습니다.
