SMC 레귤레이터 AR30-03BG-B 모델명 분석

레귤레이터 AR30-03BG-B 이 모델은 SMC Corporation에서 제조한 모듈러 타입 레귤레이터입니다. 여기서 이 제품 모델명의 알파벳과 숫자가 무슨 의미를 가지는지 알아보았습니다.

최근에 협업로봇 장비를 제작하면서 레귤레이터를 사용했는데 공압기구가 현장에서 많이 접하기는 하지만 직접구입해서 하려니 전기쪽이 아니라 공부를 안할 수가 없었습니다.

AR30-03BG-B

AR: 레귤레이터의 시리즈 이름입니다.

30: 레귤레이터의 바디 사이즈입니다. 20, 40, 60과 같은 다른 사이즈도 있습니다.

03: 레귤레이터의 관접속구경입니다. 이 경우에는 3/8인치(10A)입니다.

BG: 레귤레이터의 특수 사양을 나타냅니다. B는 브라켓이 포함되어 있다는 것을 의미하고, G는 리리프가 있고 흡기 방향이 왼쪽에서 오른쪽이라는 것을 의미합니다.

B: 레귤레이터의 포트 스레드 사양을 나타냅니다. B는 Rc 스레드를 사용한다는 것을 의미합니다.

여기서 '스레드' 란 나사산을 말합니다. Rc 스레드란 스레드의 규격을 말하는 것으로 BSPT와 동일한 규격 즉, 나사산의 각도가 55도 입니다. 자세한 정보는 아래 네이버블로그에서 보세요.

관용 나사(PIPE THREAD)의 규격 별 차이 - PT, NPT, BSPT, NPTF etc. [ISO7/1, ANSI B1.20.1]

배관을 연결하는 방법 중 하나인 Screwed방식의 표준별 특징을 말씀드립니다. 제목에서와 같이 PT, NP...

blog.naver.com

스레드(thread)는 나사산(screw thread)이라고도 하며, 암나사와 수나사의 모양과 규격을 정의하는 용어입니다.

암나사(female thread)는 나사선을 안쪽에 새긴 잠금장치이고, 수나사(male thread)는 바깥쪽에 나사선이 새겨진 나사입니다. 암나사와 수나사는 호칭, 피치, 각도, 형상 등으로 분류하는데 이 조합에 따라 스레드의 종류가 굉장히 많아집니다.

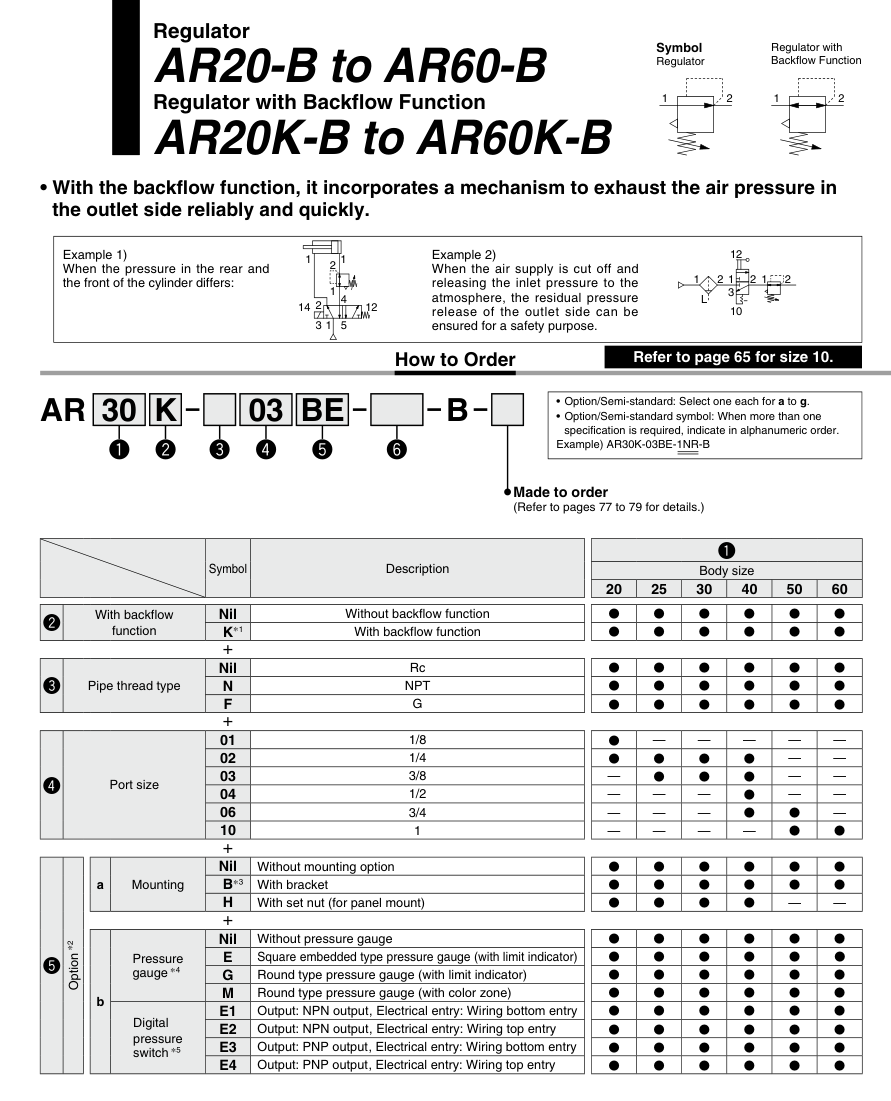

아래쪽에 데이터 시트와 카탈로그를 올려놓았습니다.

AR30-03BG-B 의 주요 특징은 아래와 같습니다.

아래는 웹 카탈로그 링크입니다.
