차단기 MCCB 내부 부속장치 AX, AL, SHT, UVT

LS차단기는 보조접점이나 알람 등의 부품을 결합할 수 있습니다. 전원을 분배해 주는 분전반에서는 잘 사용하지 않겠지만 자동제어용 판넬에서 차단기의 보조접점은 자주 사용됩니다.

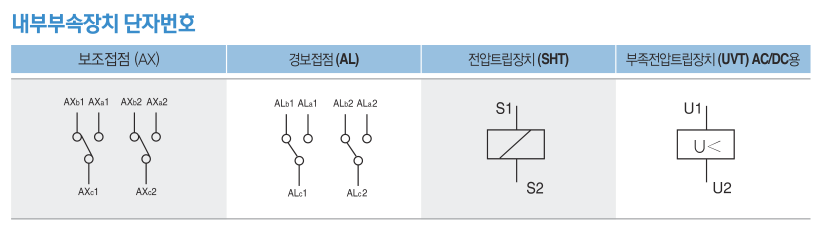

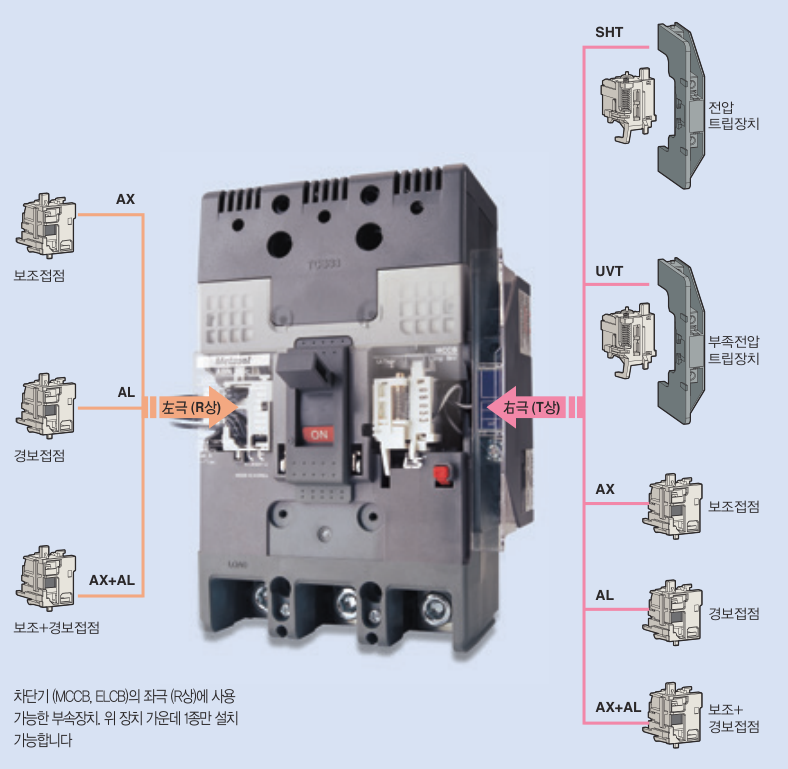

차단기(MCCB)의 내부 부속장치

차단기 보조접점 (AX)

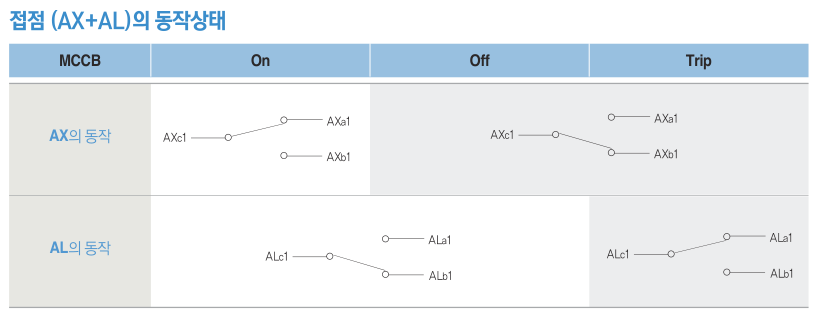

AX (보조접점)은 차단기의 On, Off상태를 외부로 표시하기 위해 사용하는 장치입니다. 1개의 AX는 C접점으로 구성되어 있어 한 접점이 On되면 다른 접점은 Off상태가 됩니다.

차단기 경보접점 (AL)

AL (경보접점)은 차단기의 Trip 상태를 외부로 표시하기 위해 사용하는 장치입니다. 차단기가 과부하, 단락 또는 SHT, UVT등으로 인해 트립된 경우 이를 외부로 표시하기 위해 사용하는 장치입니다.
이 장치는 차단기가 사고에 의해 자동으로 트립된 경우 및 Trip 버튼을 누르는 경우도 동작을 하고, 수동개폐시 (On/Off)에는 동작하지 않습니다. 1개의 AL은 C접점으로 구성되어 있어 한 접점이 On되면 다른 접점은 Off상태가 됩니다.

차단기 보조+경보접점 (AX+AL)

차단기 전압트립장치 (SHT)

SHT (전압트립장치) 는 외부에서 SHT로 특정 전압이 인가 (트립신호) 될 경우 차단기를 트립 (Trip) 시킬 수 있도록 제작된 장치입니다.
트립동작은 시간의 지연없이 순간적으로 실행되며 일단 차단기가 트립되면 트립신호는 자동으로 소멸 됩니다. 30~250AF ELCB에서는 설치가 불가능합니다.

차단기 부족전압트립장치 (UVT)

UVT (부족전압트립장치) 는 선로 전압이 정격의 20~70%정도까지 내려가면 차단기를 자동으로 트립(Trip)시킬 수 있도록 제작된 장치입니다.
트립동작은 시간의 지연없이 순간적으로 실행되며 전압이 정격의 85%까지 회복되지 않는 한 차단기는 재투입 (Reset 및 On) 되지 않습니다.
차단기를 재투입하려면 먼저 UVT에 공급되는 전압이 정격의 85%이상으로 계속 유지 되도록 한 후에 차단기를 리셋 (Reset) 시킨 후 투입 (On) 시키면 됩니다. 30~250AF ELCB에서는 설치가 불가능 합니다.

- 트립조건 : 정격의 20~70%로 전압 강하 시

- 리셋/재투입 조건 : 정격의 85%이상으로 전압 회복 시

- 적용주파수 : 45~65Hz
