전기를 측정하려면 전압, 전류, 저항 등의 물리량을 알아야 합니다. 전압은 전기가 흐르게 하는 힘을, 전류는 전기가 흐르는 양을, 저항은 전기가 흐르는 것을 방해하는 정도를 나타냅니다. 이러한 물리량을 측정하는 방법에는 여러 가지가 있지만, 가장 일반적인 방법은 멀티 테스터기라는 기기를 사용하는 것입니다. 멀티 테스터기는 전압, 전류, 저항을 측정할 수 있는 다목적 측정기로, 아날로그식과 디지털식이 있습니다. 멀티 테스터기의 사용법을 간단하게 알아보겠습니다.
전압 측정
전압을 측정하려면 테스터기의 다이얼을 DC (직류) 또는 AC (교류) 모양으로 돌려 줍니다.
측정하려는 전압의 종류와 범위에 맞게 선택해야 합니다.
예를 들어, 건전지의 전압을 측정하려면 DC 모드를 선택하고, 가정용 콘센트의 전압을 측정하려면 AC 모드를 선택해야 합니다.
테스터기에 달려 있는 빨간색 선은 +극, 검은색 선은 -극을 나타냅니다. 측정하려는 전압의 양극에 맞게 선을 연결하면 테스터기의 화면에 전압 값이 나타납니다.
전류 측정
전류를 측정하려면 테스터기의 다이얼을 A (암페어) 모양으로 돌려 줍니다.
측정하려는 전류의 종류와 범위에 맞게 선택해야 합니다.
예를 들어, LED의 전류를 측정하려면 mA (밀리암페어) 범위를 선택해야 합니다. 전류를 측정하려면 테스터기의 후크메타하고 하는 원형 집게 안으로 전류가 흐르는 전선을 통과 시켜야 합니다.
이렇게 하면 화면에 전류 값이 나타납니다.
저항 측정
저항을 측정하려면 테스터기의 다이얼을 Ω (옴) 모양으로 돌려 줍니다.
측정하려는 저항의 범위에 맞게 선택해야 합니다.
예를 들어, 1kΩ (킬로옴)의 저항을 측정하려면 2kΩ 범위를 선택해야 합니다. 저항을 측정하려면 저항을 회로에서 분리하고, 테스터기의 빨간색 선과 검은색 선을 각각 저항의 양쪽 끝에 연결해야 합니다.
이렇게 하면 테스터기의 화면에 저항 값이 나타납니다.
결론
이 외에도 멀티 테스터기로 다른 물리량을 측정할 수도 있습니다. 예를 들어, 전기용량, 다이오드, 트랜지스터, 온도 등을 측정할 수 있습니다.
멀티 테스터기의 사용법은 제품마다 다를 수 있으므로, 구입하거나 사용하기 전에 반드시 사용설명서를 읽어보는 것이 좋습니다.

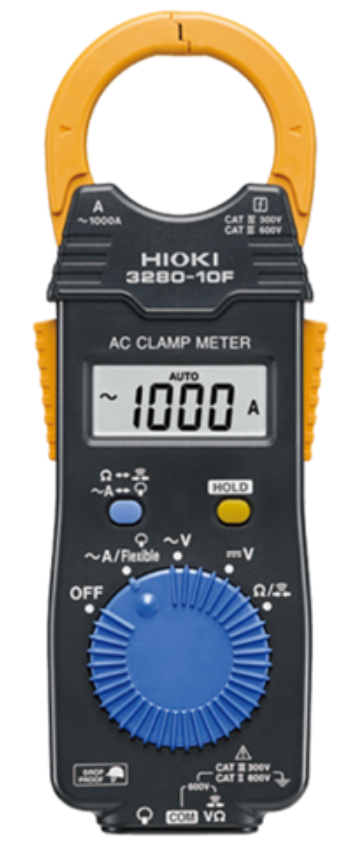

테스터기 메뉴얼 HIOKI 3280-10F 실물 설명서
테스터기 메뉴얼 HIOKI 3280-10F 실물 설명서
클램프 미터 히오키 3280-10F 구입하면 들어있는 실물 설명서를 사진 찍은 것입니다. 3280-10F 클램프 미터는 AC 전용 이고, 전압은 AC, DC 모두 체크 가능. 600V 이하의 저압만 사용 가능합니다.
