자동제어 노이즈원인 노이즈필터 종류 대책

by G햄스 2022. 12. 22.
반응형

대전류에서 무시해도 될만한 수준의 전압변화 또는 유도전류 또는 자기장이 미세전류의 세상에서는 매우 큰 영향을 미칩니다.  노이즈필터(NOISE FILTER)는 이러한 전기적인 노이즈를 없애고 깨끗한 파형을 만들어 주는 장치입니다.





목차

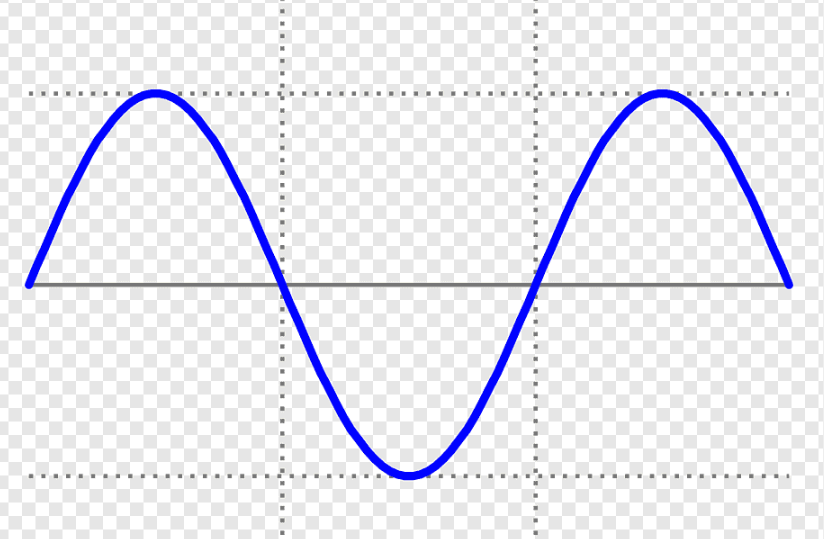

    사인파 - 정현파 - 깨끗한 파형

    노이즈의 원인

    사인파 그림처럼 교류에서는 일정한 파형이 그려지게 됩니다.  발전소의 발전기가 회전하면서 + 와 - 가 교차되는 사인파가 그려집니다.  중심점에서 시작해서 맨 위로 갔다가 가장 아래쪽을 거쳐 다시 중심으로 오면 1번의 사이클이 됩니다.  이것이 1초에 60번이 그려지면 60Hz(헤르츠)라고 합니다.  우리나라 전기는 60Hz입니다.

    이렇게 60 헤르츠의 전파가 변하지 않고 오면 좋겠지만 어떤 이유로 해서 파형의 모양이 깨지거나 1초에 60번 그려지던 것이 59번이나 61번이 될 때도 있습니다.  어떤 이유라는 건 유도전류 즉 전선이 크로스 되면서 전류의 흐름을 방해하게 됩니다. 또 강한 자기장이나 전자기기에서 발생하는 노이즈에 의해서도 전류의 파형이 왜곡됩니다.  이것은 정확한 펄스를 측정하는 장치에게 오류를 주는 원인이 됩니다.

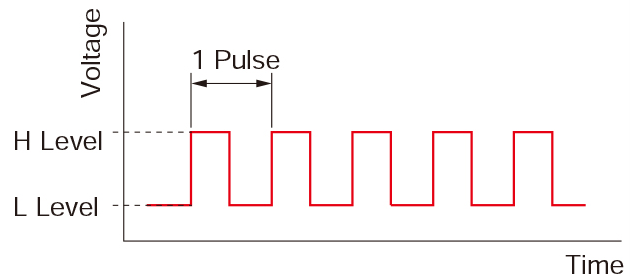

    1 펄스

    예를 들어 10만 번의 펄스를 측정해야 하는데 중간에 노이즈가 들어와 10만 1번이 된다면 측정에 오차가 생기게 되고 반복 작업으로 인해 오차가 쌓이게 되면 그 차이는 점점 커지게 됩니다.  반도체 장비에서는 치명적인 오류가 됩니다.



    노이즈필터의 종류

    노이즈필터에도 다양한 제품이 있습니다.  크게 나누면

    1. 패라이트 코어

    - 패라이트 금속으로 만든 자석입니다.

    패라이트코어

    2. 단상 노이즈필터

    - 220V 용입니다.

    단상 노이즈필터

    3. 삼상 노이즈필터

    - 380V 또는 440V 용이 있습니다.

    삼상 노이즈필터

    4. 직류(DC)용 노이즈필터

    - DC용 노이즈필터입니다.

    DC 노이즈필터

    노이즈방지 대책

    1. 접지 - 기본 접지를 잘하는 것만으로 많은 노이즈를 줄이 수 있습니다.

    2. 전장품의 배치와 배선 방법 - AC, DC를 분리해서 배치, 배선합니다. 아날로그는 실드 접지해서 배선합니다.

    3. 노이즈 대책이 있는 전장품 선정 - 부품을 선정할 때 노이즈에 대한 부분을 잘 살펴보고 선정합니다.

    4. 전선의 차폐 - 금속막이 있는 밴드로 전선을 싸줍니다. 금속막은 접지 합니다.

    5. 노이즈필터를 설치합니다.
