옴의 법칙 쉽게 외우기

전기를 공부하면 3등으로 나오는 법칙이 바로 옴의 법칙입니다.  1등은 쿨롱의 법칙, 2등은 키르히 호프의 법칙. 옴의 법칙은 전류, 전압, 저항.  의 3대 전기 개념의 관계에 관한 법칙입니다.  셋 중에 둘만 알면 하나를 알 수 있다는 것으로 여기서는 쉽게 외울 수 있는 방법을 소개합니다.



옴의 법칙



옴의 법칙은 전기 회로를 구성하는 세 가지 기본 요소인 전압(Voltage), 전류(Current), 저항(Resistance) 간의 관계를 나타내는 법칙입니다. 이 법칙은 전압과 전류, 그리고 저항 간의 상호작용을 설명합니다. 옴의 법칙은 "V = IR"이라는 수식으로 표현됩니다. 이 수식에서 V는 전압(Voltage), I는 전류(Current), R은 저항(Resistance)을 나타냅니다.



이 수식은 전압과 저항이 주어졌을 때, 전류를 계산하는 데 사용됩니다. 예를 들어, 전압이 10V이고 저항이 2옴인 회로에서 전류를 계산하려면, "I = V/R" 공식을 적용하여 I = 10V / 2옴 = 5A의 전류가 흐르는 것을 알 수 있습니다.



인물 : 옴

Georg Simon Ohm(1787~1854)은 전압, 전류 및 저항 모두가 특정한 방법으로 관련이 있다는 것을 실험적으로 발견하였다. 옴의 법칙으로 알려진 이 기본 관계는 전기와 전자 분야에서 가 장 기본적인 중요한 법칙 중의 하나이다.

게오르그 시몬 옴 - 출처:나무위키

옴의 법칙 쉽게 외우기

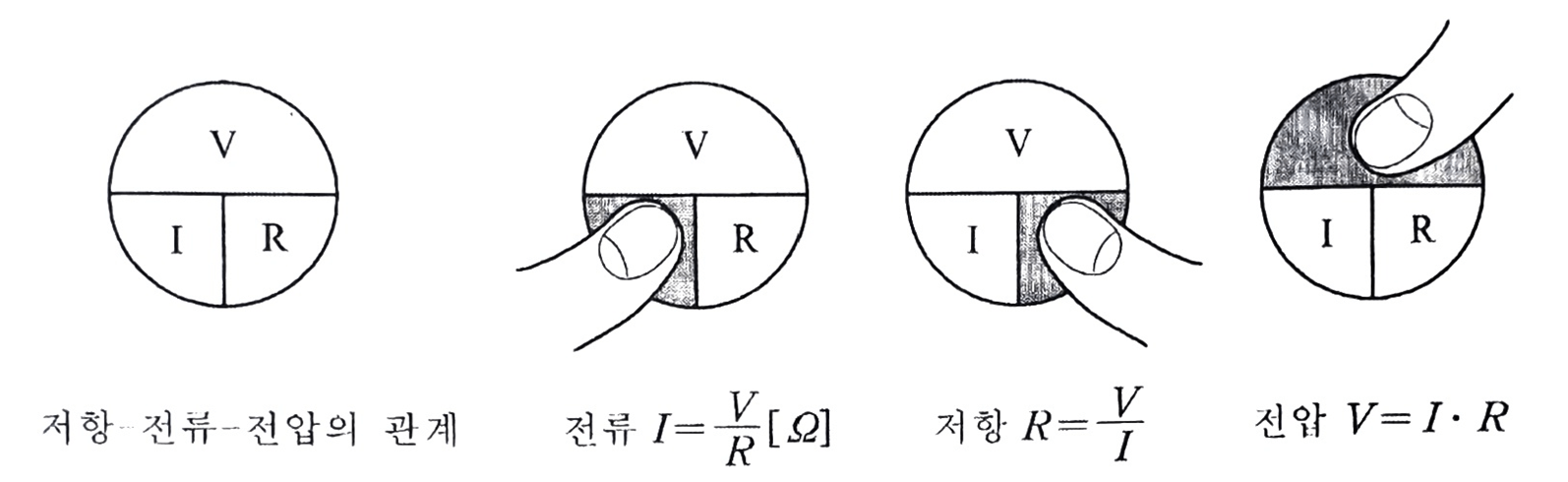

옴의 법칙 버튼

그림처럼 옴의 법칙 버튼에 V, I, R의 수치를 대입해서 계산할 수 있습니다.

전류

임의의 도선 단면을 단위 시간동안 통과한 전기의 양입니다.

1 암페어는 1초 동안 1쿨롱의 전하가 흐르는 것입니다.

기호 : I(아이)

단위 : 직류 - A(암페어), 교류 - a(암페어 - 교류는 소문자로 표시함)

전하

어떤 물질이 가지고 있는 전기의 양을 전하라고 합니다.

전하의 값은 변하지 않는 절대 값으로 약 1.602 x 10^-19C(쿨롱)입니다.

이걸 수치로 나타내 보면 0.00000000000000000001602C 임으로 1C은 엄청나게 큰 수입니다.

기호 : Q(큐)

단위 : C(쿨롱)



예제 풀이

1. 저항이 10Ω인 회로에 5V의 전압을 가하면 전류는 얼마가 될까요?

I = V / R



I = 5 / 10



I = 0.5A



따라서 전류는 0.5A가 됩니다.



2. 저항이 20Ω인 회로에 전류가 0.25A 흐르면 전압은 얼마가 될까요?

V = IR



V = 0.25 * 20



V = 5V



따라서 전압은 5V가 됩니다.
