가정집의 전선굵기 단위 소비전력의 계산

by G햄스 2022. 12. 12.
반응형

우리들의 집에서는 외부로부터 들어오는 전선이 절대 보이지 않습니다. 다 벽속에 숨겨 놓았기 때문이죠. 그 벽속에 숨어있는 전선의 굵기는 일반 가정집에서 사용할 전기의 용량과 밀접한 관계가 있습니다. 여기서는 옥내배선 규정의 가정집 전선굵기와 그에 따른 소비전력 계산방법을 알아보겠습니다.

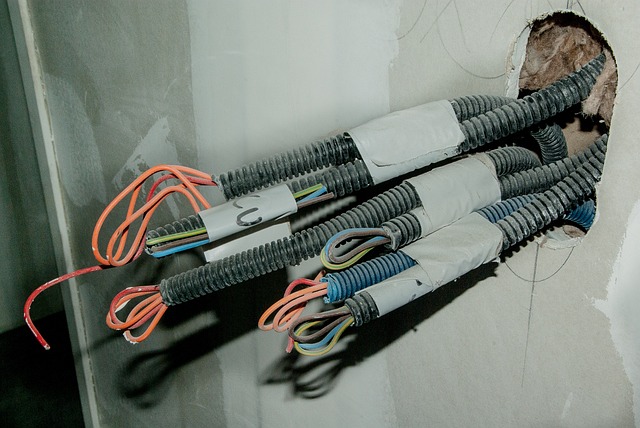

가정집 전기공사
가정집 전기공사



가정집의 전선굵기

전선 굵기의 단위는 여러 가지가 있습니다만 그중에 가장 많이 사용하는 것 만 소개해 드릴게요.

옥내배선 공사에서는 IV 전선을 사용합니다. 단위로 제곱밀리미터(mm^2)로 표기합니다.

AWG와 SQ는 제어회로를 설계할 때 규격으로 많이 사용합니다.



AWG

AWG(American wire gauge) : '에이 더블유 지'라고 읽습니다. 북미 쪽에서 사용하는 규격입니다.

AWG 규격은 숫자가 커질수록 전선이 얇아지고 숫자가 작아질수록 굵어집니다.

미국은 거리나 길이, 또 속도의 단위도 우리가 쓰는 것과 왜 다르게 쓰는 걸까요.

그렇게 전선의 단위도 다르게 쓰고 있습니다.



SQ

SQ(Square) : 스퀘어는 사각형입니다.

전선의 동그란 모양이 사각형에 내접하게 그려서 그 사각형을 스퀘어 단위로 사용합니다. 이건 사각형의 넓이랑 같네요. 그래서 스퀘어(사각형)입니다.



1.5SQ는 가로세로 1.5mm의 사각형에 전선이 내접한다는 뜻입니다. 지름이 1.5mm인 전선이 되겠습니다.

사각형의 넓이를 표시하는 단위인 제곱 밀리미터는 스퀘어 단위와 같습니다. mm2 = SQ







차단기 용량과 전선굵기 선정하기

차단기와 전선의 선정이 되었다면 설계의 반이상은 끝났거나 다름없습니다. 이것이 잘못되면 불이 나거나 하는 큰 사고가 날 수 있기 때문에 관련 법규에도 엄격하게 규정하고 있고 자격심사도

sohigeonmin.com



한국전기설비규정(KEC)의 기준

231.3 저압 옥내배선의 사용전선 및 중성선의 굵기

 231.3.1 저압 옥내배선의 사용전선

  1. 저압 옥내배선의 전선은 단면적 2.5㎟ 이상의 연동선 또는 이와 동등 이상의 강도 및 굵기의 것.

  2. 옥내배선의 사용 전압이 400V 미만인 경우로 다음 중 어느 하나에 해당하는 경우에는 제1을 적용하지 않는다.

  • 가. 전광표시 장치 기타 이와 유사한 장치 또는 제어 회로 등에 사용하는 배선에 단면적 1.5mm^2 이상의 연동선을 사용하고 이를 합성수지관 공사․금속관 공사․금속 몰드 공사․금속 덕트 공사․플로어 덕트 공사 또는 셀룰러 덕트 공사에 의하여 시설하는 경우
  • 나. 전광표시 장치 기타 이와 유사한 장치 또는 제어회로 등의 배선에 단면적 0.75 mm^2 이상인 다심케이블 또는 다심 캡타이어 케이블을 사용하고 또한 과전류가 생겼을 때에 자동적으로 전로에서 차단하는 장치를 시설하는 경우
  • 다. 234.8 및 234.11.5의 규정에 의하여 단면적 0.75mm^2 이상인 코드 또는 캡타이어케이블을 사용하는 경우
  • 라. 242.11의 규정에 의하여 리프트 케이블을 사용하는 경우
  • 마. 특별저압 조명용 특수 용도에 대해서는 KS C IEC 60364-7-715(특수설비 또는 특수장소에 관한 요구사항-특별 저전압 조명설비) 참조한다.



설비기준에는 옥내배선은 단면적이 2.5mm^2 이상의 전선이라고 되어있습니다.

그래서 가정집의 전선은 대부분 IV 2.5mm를 씁니다.



예외 조항이 있습니다.



제어회로 배선을 할 때는 1.5mm2를 사용해도 됩니다.

이 때는 '반드시 규정에서 정한 배관등을 사용해야 한다' 고 씌여 있습니다.

또, 제어회로 배선이면서 과전류 차단기를 사용하면 0.75mm^2 도 가능합니다.





가전제품의 소비전력 계산하기

앞에서 이야기한 저압 옥내배선 사용전선의 굵기는 가정집에서 사용하는 전력과 밀접한 관계가 있습니다. 간단하게, 누전차단기 1개에서 콘센트 1개로 1대 1 연결이 되어있을 경우 최대로 사용할 수 있는 전력은 차단기의 용량과 같을 것입니다. 일반적인 가정용 분기용 누전차단기의 용량은 15A 인데요. 규정대로 사용한 전선의 굵기는 2.5SQ로 허용전류가 18~22A 정도 입니다. 이렇게 규정대로 하면 과전류가 흘러도 전선의 손상 없이 차단이 가능하게 되는것이죠.

**단위, 제곱밀리미터(mm^2) 는 스퀘어(SQ) 와 같습니다.





소비전력 계산 예시

집에서 소비전력을 많이들 계산하시는데요. 전기 요금이 갈수록 인상되고 있습니다. 전기를 많이 썼다는 것은 전력을 얼마만큼의 시간 동안 사용했는가. 즉, 전력에 시간을 곱하면 소비전력이 됩니다.  전기 용어로 전력량이라고 합니다.



전력량(W) = 전력(P) x 시간(t) [wh](와트 아워).  1000wh = 1 Kwh입니다.

1000wh 란 한 시간 동안 1000와트를 썼다는 이야기입니다.



집에 있는 전등을 보시면 35W가 표시되어 있습니다.



 2개의 등이 있는 타입이면 양쪽으로 하나씩 2개가 달려 75W가 됩니다.



이 전등을 하루에 5시간씩 1달 동안 사용했을 때 소비전력을 계산해 보면



32w*2ea*5h*30 day=9600w = 9.6 kwh입니다.



현재 주택용 전기요금을 보시면 계절과 사용량에 따라 조금씩 다르지만 1 kwh에 약 100원 정도니까  9.6 kwh 전등은 한 달에 960원의 전기사용료를 들어갑니다.

**23년 5월 16일자로 1kWh 당 120원이 되었습니다. 환경세 9원, 에너지세 5원을 더하면 134원이 됩니다.**



가전제품 중에 전기를 제일 많이 먹는 것은 에어컨입니다.

여름에 전기세가 많이 나오는 이유는 에어컨을 사용하기 때문입니다.  계산을 한번 해 보겠습니다.



저희 집 에어컨은 소비전력은 정격 2300, 중간 1100, 최소 320. 이렇게 되어 있습니다.



중간 값으로 해서 1100w를 하루에 6시간씩 한 달 사용한다면



1100w*6h*30 day=198000 wh=198 kwh입니다.



한 달에 약 19800원 정도가 나오겠습니다.



다른 가전과 같이 사용하면 300~500 kwh 정도는 나올 수 있겠네요.

300 kwh 이상이 되면 누진제 적용으로 두 배의 비용이 청구됩니다.



이상으로 간단하게 가정집 전선굵기와 소비전력을 계산해 보았습니다.

이제 가전제품 구입 할 때도 전력 소비량 체크해 보시고 대략적인 전기세 계산도 해보세요.
