푸시버튼(Push Button): 종류와 기능, 도면 심볼

푸시버튼은 너무나 쉽고 당연해서 별 관심을 두지 않지만, 푸시버튼도 정확히 알고 있어야 할 항목입니다.



여기서는 푸시버튼(Push Button)의 종류와 기능, 도면 심볼까지 살펴보겠습니다.,

전기자동제어 도면 표기 심볼 참조


푸시버튼(Push Button)의 종류

푸시버튼은 한글로 미는단추가 아니고 누름버튼 이라고 하고. 영어 약자로 PB 라고 씁니다.


푸시버튼 제조사

국산

• 건흥전기(KOINO)
• 한국자동제어(KACON)
• 케이지오토(KG AUTO)
• 한영넉스(HYNUX)
• 오토닉스(AUTONICS)
• 용성전기(YONGSUNG)

외산

• 옴론(OMRON)
• 슈나이더일렉트릭(Schneider Electric)
• 후지일렉트릭(Fuji Electric)



버튼의 기능에 따라

푸시버튼을 종류별로 나누어 보면 처음에 크게 두 가지로 나눌 수 있습니다.

• 자동복귀형: 버튼을 눌렀다가 손을 떼면 원상태로 되돌아오는 버튼



PB 순간 도면 심볼



• 유지형: 버튼을 눌렀다가 손을 떼도 그대로 유지되는 버튼



PB 유지 도면 심볼





상황에 따라 복귀형과 유지형을 나누어 사용하지만 시퀀스제어에서는 주로 자동복귀형을 쓰고 유지형은 특별한 경우에 사용합니다.



왜냐하면 유지형은 자동으로 제어할 수가 없기 때문이죠.


버섯머리

버튼의 모양이 버섯처럼 생긴 버튼을 따로 '버섯머리버튼' 이라고 하고 영어로 머쉬룸헤드버튼(MushroomHead Button) 인데 이걸 MHB 라고는 하지 않아요. 한 번도 들어본 적 없고 써보지도 않았습니다.



버섯형 버튼이나 비상버튼 등으로 말합니다.



비상버튼은 빨간색 버섯머리 모양으로 되어 있지만 버섯머리 모양이라고 해서 모두 비상버튼은 아닙니다.



메이커별로, 색깔별로, 크기별로 버섯의 종류가 다양합니다.

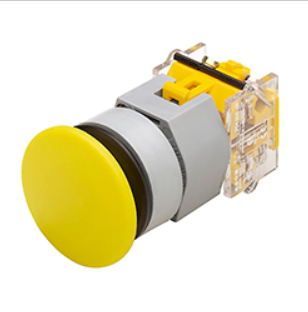

버섯머리 버튼




심볼

버섯머리버튼 도면심볼





램프타입

버튼에 불이 켜지는 램프타입 버튼을 한글로 '조광형버튼' 이라고 하고 푸시버튼램프(PushButtonLamp) 영어 약자로 PBL 이라고 씁니다.



PBL은 램프의 전압 AC / DC 로 나누어집니다.

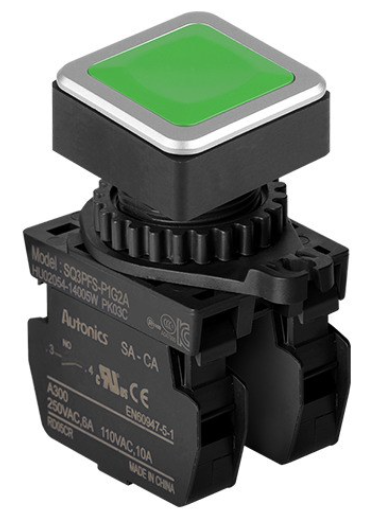

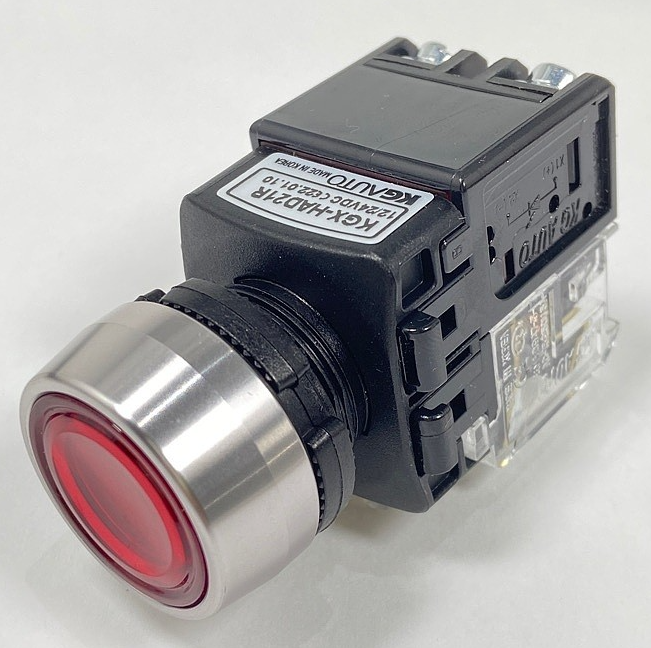

푸시버튼램프(PushButton Lamp)







심볼

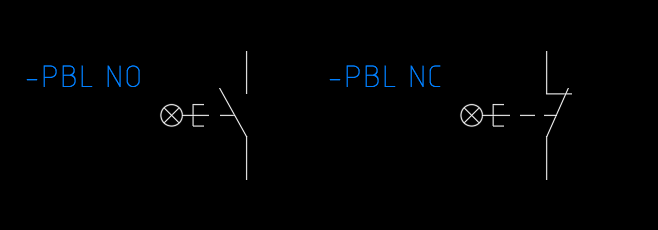

PBL 도면 심볼





접점

푸시버튼에서 접점은 조립식으로 추가와 제거가 가능합니다.



이전 자기유지 포스팅에서도 설명이 있지만 A접점은 NO(NORMAL OPEN), B접점은 NC(NORMAL CLOSE) 입니다.



램프타입은 램프를 교체할 수 있도록 설계되어 있고, 램프 전원이 분리가 되는 모델도 있습니다.


색상

푸시버튼의 색깔은 무지개색깔이 다 있습니다.



주로 신호등 색깔을 많이 사용하는데 많이 사용하지 않는 색깔은 주문제작을 해야 할 수도 있어요.

전기에서 푸시버튼의 색깔과 램프의 색깔은 거의 정해져 있습니다.



거의라는 것은 이때까지 사용해 왔던 것으로 아무 말이 없으면 이 색깔로 사용한다는 것이구요.



사용자 측에서 얼마든지 색깔을 정해서 사용할 수 있습니다.



• 푸시버튼 적색은 STOP
• 푸시버튼 녹색은 START
• 푸시버튼 노란색은 일시정지
• 푸시버튼 파란색은 RESET
• 램프 적색은 메인전원, STOP
• 램프 녹색은 안전, 정상
• 램프 백색은 메인전원
• 램프 노란색은 알람



마치며

푸시버튼을 선정할 때 다음의 옵션을 선택해 주어야 합니다.



1. 복귀 / 유지
2. 램프의 유무
3. 램프가 있을 때 전압유형 선택
4. 버튼의 모양, 크기
5. 버튼의 색상
6. 접점의 구성



단순히 누르는 버튼인 줄만 알았던 푸시버튼도 용도에 따라 그 다양성이 엄청나게 많이 있다는 걸 알았습니다.



앞에서 소개한 제조사 홈페이지에 가보면 지금도 신제품이 계속 나오고 있는 중이죠. 어느 분야든 배움에는 끝이 없다는 걸 새삼 느끼게 됩니다.



이것으로 포스팅을 마치겠습니다. 감사합니다.
