콘센트, 스위치 멀티 콘센트와 차단기 멀티 콘센트

노출형 전기 콘센트의 내부 구조는 상하로 플러그의 접촉 봉이 결합되는 콘센트 소켓 구멍과 좌우의 전력선을 연결하는 볼트 체결용 단자 부분, 중앙의 접지를 연결하는 볼트 체결용 단자로 구성됩니다. 볼트 체결용 단자는 콘센트의 좌우 측면에 위치해 있으며 전선을 고정하는 데 사용합니다.




콘센트의 구조

전선은 단자에 접속되며 일반적으로 핫(전력선)은 검은색, 뉴트럴(중성선)은 흰색, 접지는 녹색으로 기능을 나타내는 색상으로 구분됩니다. 콘센트의 외부는 전기가 흐르는 내부의 구성 요소로 부터 인체를 보호하고 화재 위험을 방지하기 위해 절연된 케이스로 싸여 있습니다.

콘센트 내부

콘센트의 뉴트럴 찾기

테스터기로 콘센트의 중성선을 찾을 수 있습니다.
테스터기의 로터리 스위치를 AC 전압에 맞추고 테스트봉의 한쪽 끝을 콘센트의 한쪽 구멍에 끼우고 다른 하나의 테스트봉을 손으로 잡았을 때 120V 정도의 전압이 나오면 '핫 선' 즉 전압선이고 15V 내외로 나온다면 중성선 입니다.


가정용 콘센트

가정용 콘센트는 가정용 배전반의 누전차단기에 연결이 되어 있습니다. 벽 안쪽으로 전선이 돌아다니는 길이 있고 그 길을 톻해 차단기와 콘센트가 연결되어 있습니다.
과전류 같은 문제가 생겼을 때 차단기가 자동으로 내려가도록 설계되어 있어서 전기기기의 직접 연결이 과전류로 사고가 발생하는 경우는 없습니다. 옥내 배선용 전선은 차단기 보다 허용전류가 높게 설계되어 전선이 손상되기 전에 차단기 먼저 차단을 합니다. 과전류나 단락 사고는 콘센트 외부에서 발생하는 것이 일반적입니다.

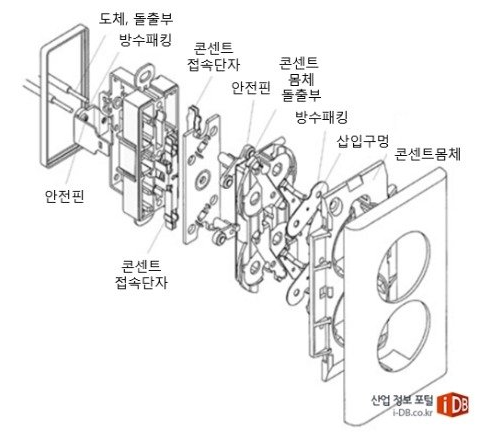

가정용 콘센트의 구조






도움이 될만한 글 링크 -->  가정집의 전선굵기 단위 소비전력의 계산

가정집의 전선굵기 단위 소비전력의 계산

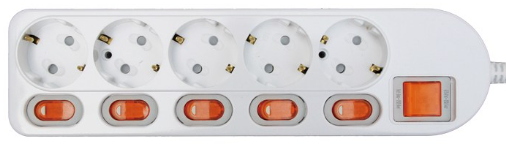

스위치가 있는 멀티 콘센트

여기서 말하는 스위치가 있는 멀티 콘센트는 스위치 하나당 콘센트 하나인 콘센트입니다.
일반적으로 2구~ 6구까지 점등되는 스위치와 콘센트 한 개가 세트로 구성됩니다. 7구 이상의 콘센트는 한 개의 스위치로 여러 개의 콘센트를 제어하는 방식으로 되어 있습니다.

스위치가 있는 일부 멀티 콘센트에는 서지 보호 기능이 있어 전력 서지로부터 민감한 전자 장치를 보호할 수 있습니다.
기성품리드선의 길이는 1.5미터, 3미터, 5미터입니다. 그 이상의 길이는 절단 후 연장을 연결하여 연장합니다.
누전이나 과전류는 감지하지 못합니다.

원하는 콘센트만 끄고 키는 편리함을 제공합니다.
스위치는 2극을 모두 차단하는 모델과 1극만 차단하는 모델이 있습니다. 구매 시 확인하세요.

스위치 멀티콘센트

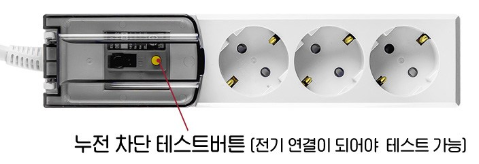

차단기가 있는 멀티 콘센트

가장 안전한 멀티 콘센트입니다.
기성품리드선의 길이는 1.5미터, 3미터, 5미터입니다. 일반 멀티 콘센트와 마찬가지고 3800W의 전력을 사용할 수 있습니다.
누전 차단기능과 과전류 보호기능이 있습니다.
2극을 모두 차단합니다.

누전차단기 멀티콘센트
