차단기를 선정할 때 간단히 부하전류를 계산해서 선정하기도 하지만 부하전류만 보고 선정하는 것은 아닙니다. 여기서는 배선용과 누전용 차단기를 선정할 때 고려해야 하는 요소를 알아보고 차단기를 선정하는 방법을 정리해 보았습니다.
차단기 선정의 8가지 원칙
차단기를 선정하는 8가지 원칙이 있습니다.
다음은 'LS산전' 차단기 선정 메뉴얼에 있는 '차단기를 선정하는 원칙'인데요.
제가 알기 쉽게 부가설명을 달아놓았습니다.
아래 링크는 부하전력을 입력하면 차단기와 전선을 선정해 주는 계산기 입니다. 간단하게 계산해 볼 수 있으니 한번 가서 써보세요.
1. 사고전류차단이 가능할 것
-사고전류는 전기선로나 기기에 이상이 생겨서 발생하는 전류를 말합니다. 예를 들어 지락전류, 선간단락전류, 과부하전류 같은 것이요.
2. 부하전류를 안전하게 통전할 수 있을 것
-부하전류를 안전하게 통전할려면 부하전류보다 정격이 높은 차단기를 선정하면 됩니다.
3. 부하 시동시 등, 사고 이외의 경우에 불필요하게 동작하지 않을 것
-모터나 히터에 전원을 인가하여 전류가 들어가는 순간을 돌입전류라고 하는데요. 이 돌입전류가 정격의 몇 배로 올라가게 됩니다. 이때 차단기가 동작하지 않아야 된다는 말입니다. 이 항목도 2번과 마찬가지로 부하전류보다 정격이 높은 차단기를 선정하면 해결됩니다. 차단기에는 특성곡선이 있어서 부하전류가 정격을 넘는다고 바로 동작하지 않아요.
4. 목적으로 하는 보호가 가능할 것
-차단기를 선정할 때 고려해야 하는 항목입니다. 무엇을 위한 차단기인지를 명확히 해야죠.
5. 누전차단기의 정격전류는 부하전류 이상의 것을 선정할 것
-누전차단기가 누전만 잡는다고 생각하시는 분들이 있을까봐 적어 놓은 듯합니다. 누전차단기는 과전류에도 동작하고 누전에도 동작합니다. 부하전류보다 높은 정격을 선정하는 것은 기본이겠죠.
6. 과부하 단락보호겸용 누전차단기의 정격전류는 분기 회로에서 사용되는 전선의 허용 전류치 이하의 것을 선정할 것
-전선의 허용전류보다 낮은 정격을 사용하라는 것인데요. 생각해보면 전선이 과전류로 녹기 전에 차단기를 동작시키려는 것입니다. 차단기정격 < 전선의 허용전류 > 부하전류 < 차단기정격
7. 회로전압에 적합한 정격장치의 것을 선정할 것
-우리가 주로 사용하는 전압은, 단상 220V, 3상 220V, 380V, 440V 여기에 3선식, 4선식 같은 전압사양과 맞는 차단기를 선정하라는 것입니다. 3상전압인데 단상 차단기 2개를 연결해서 쓴다거나 하는 건 안된다는 거예요.
8. 과부하, 단락 겸용 누전차단기는 그 시설 개소를 통과하는 단락 전류를 차단할 수 있는 것, 즉 단락전류치 이상의 정격 차단용 량을 가지는 것을 선정할 것
-단락, 흔히 쇼트났다고 말합니다. 어떤 이유로 절연이 파괴되어 전압선끼리 접촉되는 것을 말합니다. 우선 단락이 되면 과부하로 차단기가 동작하면서 전류가 차단되겠지만 차단기의 허용치를 넘어서는 대전류는 차단기를 넘어옵니다. 이런 전류를 차단할 수 있는 수치를 '정격차단전류'라고 합니다.

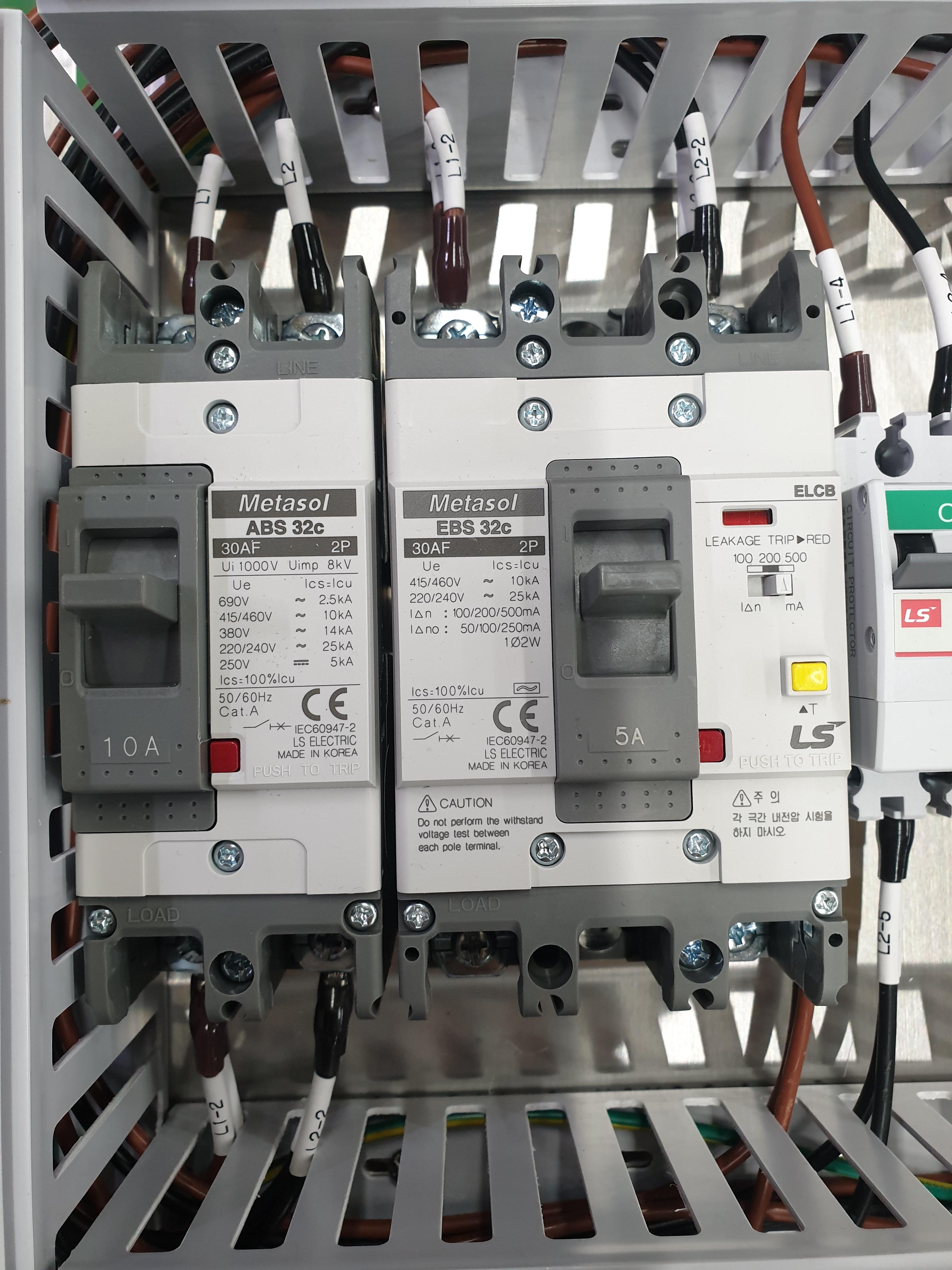

배선용, 누전차단기(MCCB, ELCB) 선정방법(순서)
1. 사용회로의 규격 검토
- 상선식, 전압, 전류, 주파수, 규격에 맞는지 확인함
- 정격일람표 참조 (아래에 파일 다운로드)
2. 정격전류 결정
- 전선종류, 사이즈, 부하종류
- 온도와 전선과의 관계
-사용전류와 주위온도의 관계 차단기의 정격전류는 기준주위온도 40℃로 조정되어 있습니다. 이것은 차단기가 배전반과 제어반 등의 반내에 설치되는 것으로 가정하였기 때문입니다.
-차단기의 설치장소 온도가 40℃보다 크게 높거나 낮은 경우에는 온도보정곡선(형명, 명판, 시방, 특성, 외형을 참조)에 따라 보정된 정격전류를 사용하여야 하나, 전원전압의 변동등을 고려하고 최대사용전류가 보정된 정격전류보다 약간의 여유가 있어야 합니다.
- 전동기 회로간선용 차단기 선정
- 전등, 전열회로 차단기 선정
- 모터보호용 차단기 선정
- 인버터회로용 차단기 선정
- 용접기회로용 차단기 선정
- 콘덴서회로용 차단기 선정
- 변압기 1차측용 차단기 선정
3. 차단용량 결정
- 변압기용량, 전선의 크기, 길이
- 차단용량 적용
- 단락전류 계산
- 케이케이드 방식(캐스케이드 방식은 여러 개의 변압기를 직렬로 연결하여 전압을 높이거나 낮추는 방식입니다. 이 방식은 고전압을 다루는 경우에 유용하며, 각 변압기의 부하를 균등하게 분배할 수 있습니다.)
4. 정격감도전류 결정(ELCB)
- 보호목적 검토
- 정격감도전류 선정
5. 동작특성 결정
- 부하종류
- 동작특성 곡선(아래에 파일 다운로드)
5. 형명결정
- 용도 검토
- 용도별 차단기
6. 부착방법
- 부착과 접속
- N-핸들접속
7. 부속장치
- 내부부속
- 외부부속
8. 사용환경
- 특수사용환경 검토
자료
정격일람표, 온도보정곡선, 동작특성 곡선 등 모두 아래의 카탈로그에 들어있습니다. 4개의 파일을 다운로드하고 합쳐주세요.
