전원이 3상 220v 이거나 3상 380v 일때 히터 결선하는 방법입니다. 히터도 3상용, 단상용 380v용, 220v용 히터가 있습니다. 2종류의 3상전원과 2종류 히터의 결선방법을 정리했으니 참고하시고 도움이 되셨으면 좋겠습니다.
목차
1. 전원 3상 380v - 히터 220v
Y결선을 해 줍니다.
3상 380v 전원용 히터는 3의 배수로 히터의 수가 늘어납니다.

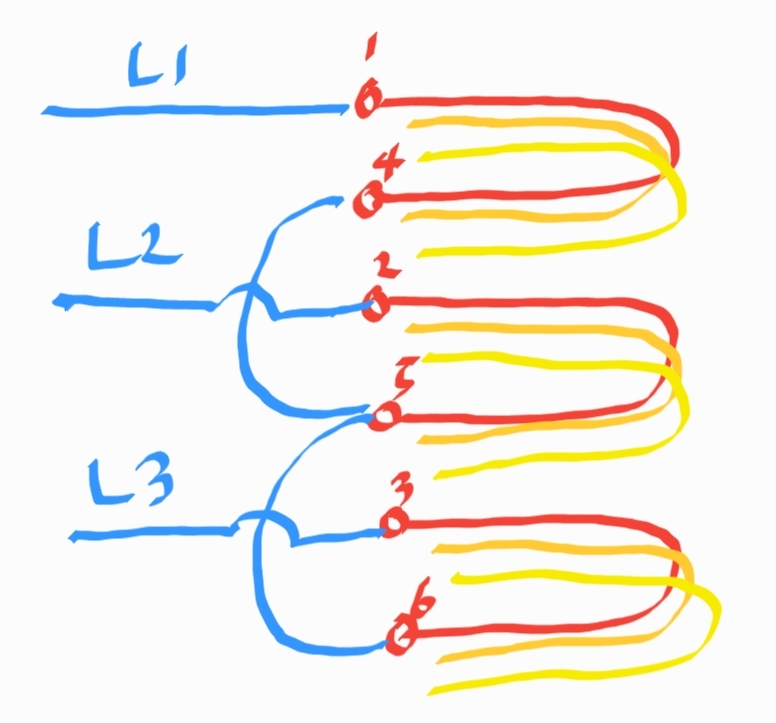

아래의 그림과 같이 결선합니다.
히터의 수가 3의 배수이기 때문에 히터가 6개, 9개, 12개 여도 히터 3개 위에 3개가 겹쳐 있다고 생각하고 결선 하시면 됩니다.
2. 전원 3상 380v - 히터 380v
델타결선을 해 줍니다. 3상 380v 전원용 히터는 3의 배수로 히터의 수가 늘어납니다.

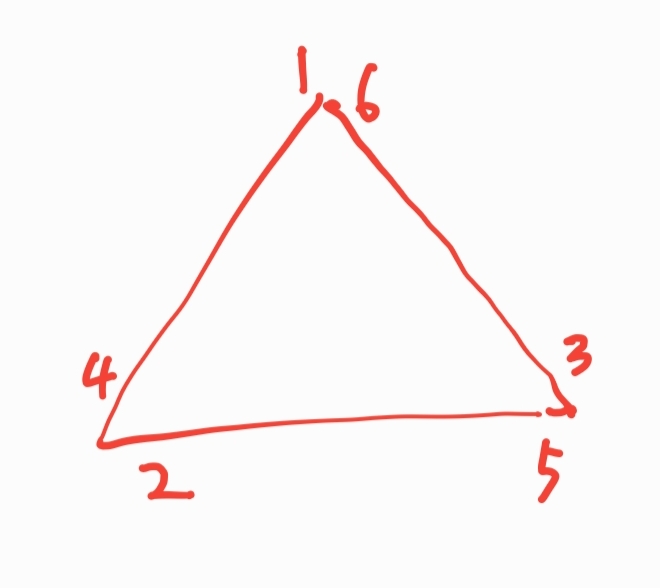

아래의 그림과 같이 결선합니다.
히터의 수가 3의 배수이기 때문에 히터가 6개, 9개, 12개 여도 히터 3개 위에 3개가 겹쳐 있다고 생각하고 결선 하시면 됩니다.
3. 전원 3상 220v - 히터 220v
개별결선을 하면서 전류불평형 문제를 해결하기 위해 노력해야 합니다.
3상 380v 전원용 히터는 3의 배수로 히터의 수가 늘어나지만
설계에 따라 4개, 5개, 7개 등으로 3의 배수가 안되는 경우가 많습니다.

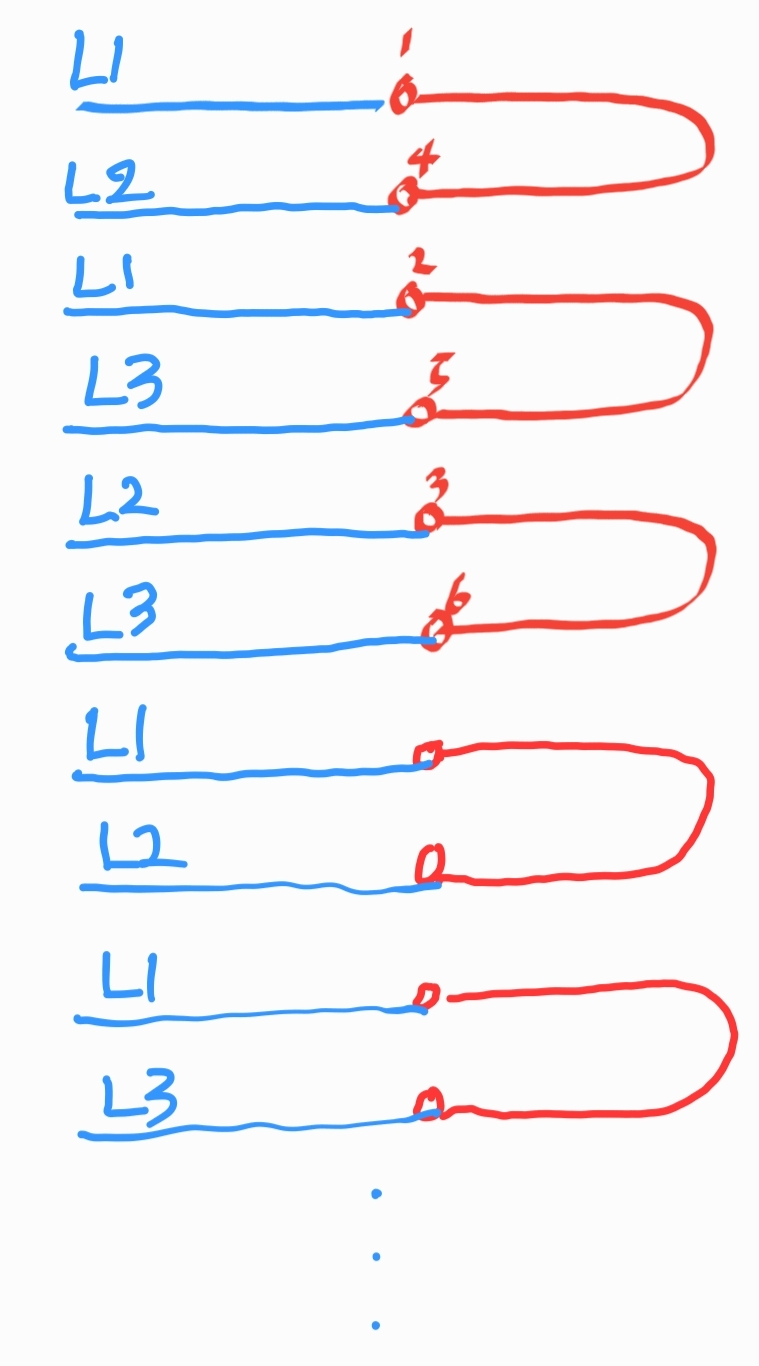

아래의 그림과 같이 결선합니다.
히터의 수가 정해져 있지 않기 때문에 히터가 더 많은 경우 같은 원리로 아래쪽에 히터를 추가하고 결선도를 그려 나가시면 됩니다.
