전기공사시 전선의 허용전류에 영향을 주는 전선의 배선 방식의 종류를 구분한 표입니다.

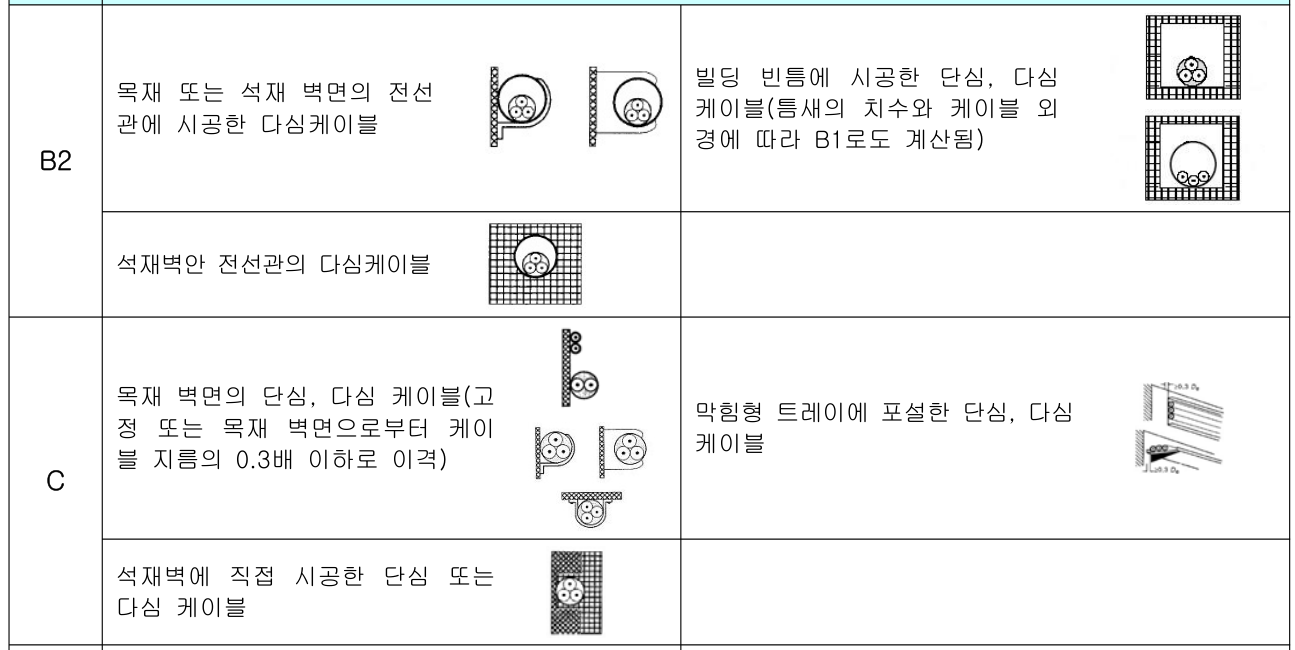

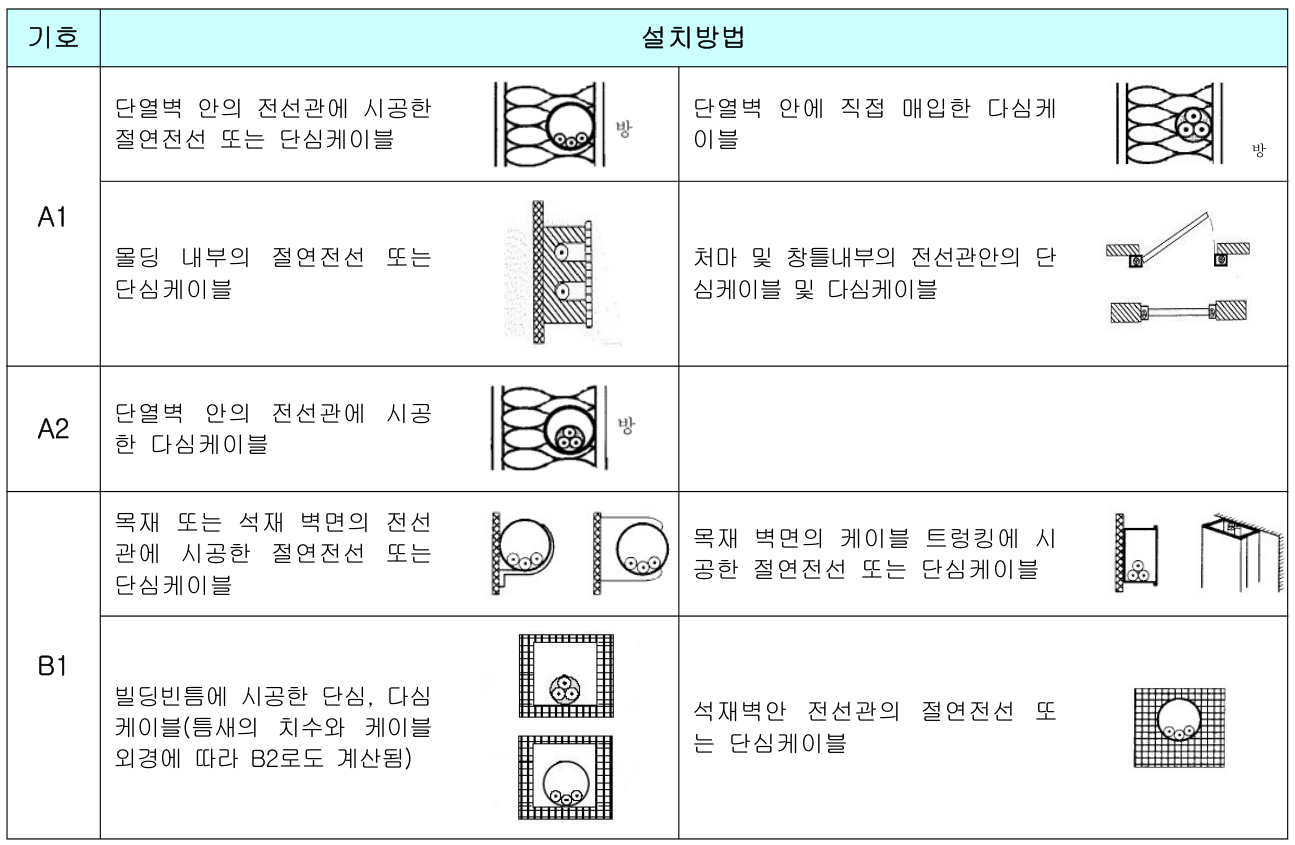

배선방식의 종류
- A의 단열벽 : 외벽이 내후성이고 내벽은 목재나 목재성 재질로 구성된 것을 말함.
- B, C의 석재(또는 석조) : 벽돌, 콘크리트, 석도 및 이와 유사한 것(단열벽은 제외)을 포함.
- 막힘형 트레이 : 구멍이 차지하는 비율이 표면적의 30 % 미만
- 환기형(또는 통풍형) 트레이 : 구멍이 차지하는 비율이 표면적의 30 % 미만
- 사다리 지지 : 케이블을 지지하는 금속부분이 설계면적의 10 % 미만
- 클리트와 행거 : 케이블 주위의 공기 흐름이 충분히 자유롭고 전체길이를 따라 간격을 두어 케이블을 지지하기 위한 케이블 지지재
허용전류와 전선의 굵기 계산하는 공식: 한국전기설비규정 KEC
허용전류를 계산하는 공식이 있습니다. 허용전류 계산 공식은 I = a * S^m - b * S^n입니다. 허용전류는 전선의 종류와 배선방법에 따라 달라집니다. 허용전류표에 나오는 수치는 전선이 공기중에 노
