KIV 전선 외경

KIV 전선 외경이 몇mm 인지 알아야 할 때가 있습니다. 컨트롤 판넬 설계시 CT 의 케이블 홀 사이즈에 전선이 들어가는지 확인해야 할 때 입니다.





KIV 전선 외경

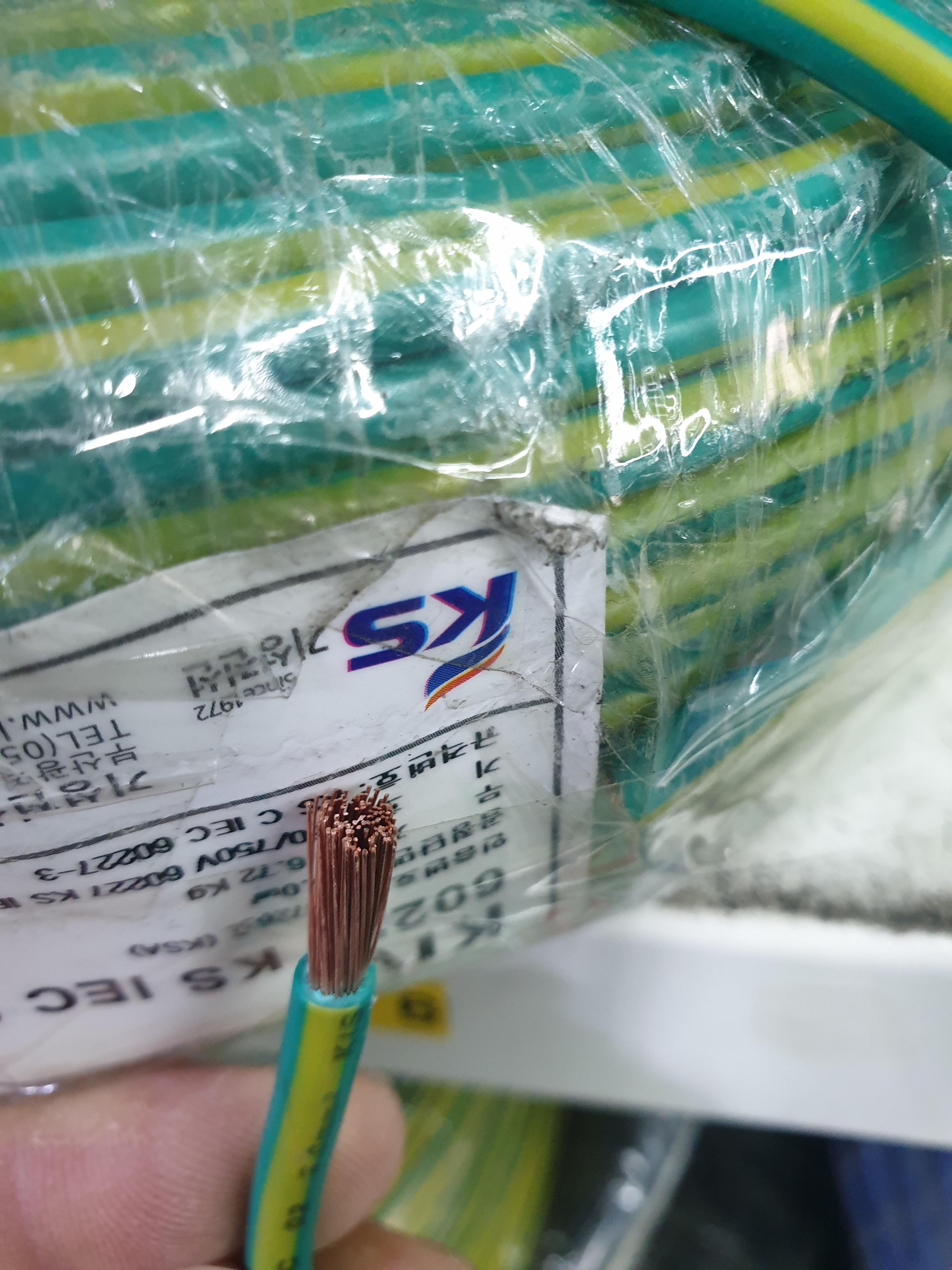

다음은 절연체, 즉 피복을 포함한 KIV 굵기 입니다.

제작 과정에서 피복의 굵기가 변할 수 있어서 최소 최대 범위 안에 들면 정상으로 인정합니다.

공칭단면적 SQ	외경 최소 mm	외경 최대 mm
1.5	2.8	3.4
2.5	3.4	4.1
4	3.9	4.8
6	4.4	5.3
10	5.7	6.8
16	6.7	8.1
25	8.4	10.2
35	9.7	11.7
50	11.5	13.9
70	13.2	16
95	15.1	18.2
120	16.7	20.2
150	18.6	22.5
185	20.6	24.9
240	23.5	28.4
