오토닉스 범용 BW 시리즈 에어리어 센서(Area Sensor) 결선방법입니다. 전기작업자나 설계할 때 참고하세요. 투광기는 빛이 나가는쪽, 수광기는 빛을 받는쪽 입니다. 투수광 구분은 아래쪽에 램프가 투광기는 2개, 수광기는 3개입니다. 갈색: +, 백색: 서로연결, 청색: 0V, 흑색: 테스트(투광기), 출력(수광기).

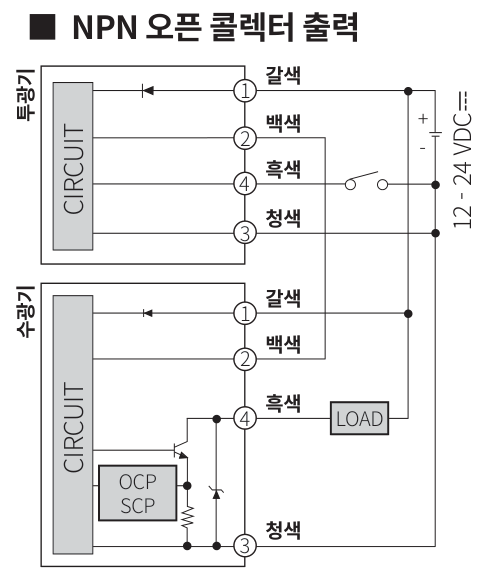

1. BW 시리즈 에어리어 센서 NPN 타입
NPN 수광기 출력선은 흑색으로 0V 신호입니다.
- 갈색: +12~24V
- 청색: 0V
- 백색: 투수광기 백색선끼리 연결함.
- 투광기 흑색: 테스트( - 신호와 연결하면 수광기 흑색선으로 0V 출력됨)
- 수광기 흑색: 출력(0V 출력)

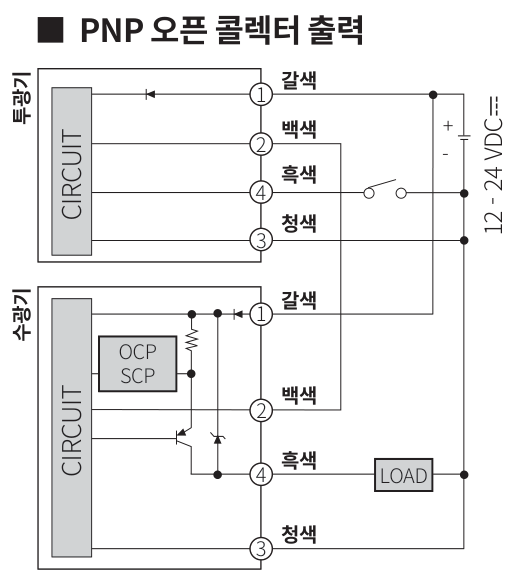

2. BW 시리즈 에어리어 센서 PNP 타입
PNP 수광기 출력선은 흑색으로 12~24V 신호입니다.
- 갈색: +12~24V
- 청색: 0V
- 백색: 투수광기 백색선끼리 연결함.
- 투광기 흑색: 테스트( 0V 신호와 연결하면 수광기 흑색선으로 +12~24V 출력됨)
- 수광기 흑색: 출력(+12~24V 출력)

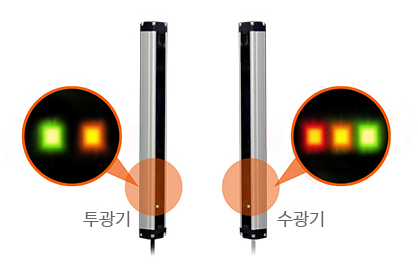

3. 투수광 구분
