8계통 항목 전장, 제어, 계장 - 삼성 작업

8계통은 자동화 분야에서 자주 언급되는 용어입니다. 자동화 장비의 전기제어, 계장작업 시 8계통으로 해 달라는 주문을 자주 접하는데요. 8계통이란 삼성에서 만든 작업 시 지켜야 할 규칙입니다. 삼성이 만들면 그것이 법이 되는 것은 흔한 일입니다. 이제는 8계통이 자동화에서는 규칙처럼 적용되고 있습니다.



목차



8계통의 항목

8계통은 말 그대로 8개 항목이 있는데, 체결, 윤활, 구동, 전달, 공압, 전장, 제어, 계장이 그것입니다.

• 체결 : 볼트의 미체결, 풀림, 재질, 방향(와샤), 아이마킹, 토크, 나사산 등
• 윤활 : 오일, 구리스, 절삭유 등
• 구동 : 브레이크, 시프트, 캡, 톱니바퀴 등
• 전달 : 탠션, 벨트, 커플링 등
• 공압 : 벨브, 호스, 리크, 공기압 등
• 전장 : 차단기, 제어반, 전선, 배선 방법 등
• 제어 : 테스트, 에러 네임, EMO 동작, 인터락 등
• 계장 : 눈관리, 넘버링, 터미널 종류 등



여기서 전기 관련 항목은 전장, 제어, 계장 부분인데 규정중에 전기에 관련된 항목을 찾아보겠습니다.

8계통 설비규정은 삼성에서 만든 시방이라 문서의 외부공개가 금지되어 있습니다. 여기에 있는 것은 저의 뇌필터를 거쳐 재해석된 문서라는 것을 밝힙니다.



전장, 제어, 계장

• 전장·제어 (Electrical Device / Control) 전원을 공급받아 동작되는 전기 / 전자부품장치 등을 제어 하는 것 종류: 배전반, 분전반, 제어반, 배선, Terminal Box, Controller, Motor Drive, Power Supply 등
• 계장 (Instruments) 계기 장치의 약자로서 설비 즉 플랜트(가열로, 보일러 등) 운전에 있어서 설비의 운전상태를 판정하고 조정해 주는 것 참고로 운전 상태라 하면 유량, 압력, 액위, 성분, 두께, 무게 등을 말한다. 종류: 온도계, 압력계, 차압계, 유량계, Level Sensor, Tachometer, Leak Detector, 비 저항계 등



I-Marking 기준

-8계통 기준서에 아이마킹의 기준이 설명되어 있지만 설비쪽 기준으로 그림이 있습니다.

-전기에서도 볼트조임 부분이 있죠.

• 모터결선, 전원 및 접지 단자, 부스바 고정 볼트

-방법은 볼트와 너트, 와샤를 일직선으로 선을 긋습니다. 페인트마카 사용.



아이마킹-샘플



일반 전기 사항

-모든 전기부품은 난연성 인증품을 사용합니다.

-컨트롤 판넬은 지정된 IP등급이 있습니다.

-차단기나 MC의 등의 접속점에 커버는 당연히 있어야 되고 커버위에 열 감지용 구멍이 뚫려있어야 합니다.



컨트롤 판넬

-컨트롤판넬의 전장품이나 접속점은 판넬 바닥에서 20센치 이상 떨어져야 함.

-메인차단기의 접속점은 메인파워 인입구에서 20센치 이상 멀리 설치할 것.

-한 판넬안에 전원이 2개이상 있으면 안됨.





케이블 시공

-케이블을 많이 남기면 안됩니다. 1.5미터 이하라고 되어 있는데요. 덕트나 함체 안에 말아 놓으면 안되요.

-케이블 외피에 상처가 있으면 안되고 꼬여서도 안되요.

-케이블을 타공된 구멍으로 통과 시킬때 긁히거나 하면 안되요. 절단면에 부싱이나 지네발을 붙입니다. 지네발은 가공면에 끼워넣는 마감제의 일종입니다.

지네발

케이블의 분리

-AC, DC, SIGNAL 케이블을 분리하여 배선한다. 부득이한 경우 실드차폐 처리한다.

여러가지 후크밴드

케이블의 곡율 반경

-케이블을 구부릴 때 반경을 케이블 직경의 6배로 한다.

-광케이블은 지름의 20배로 한다.

케이블 곡율 반경의 개념도

케이블타이

-케이블타이는 너무 꽉 조여 피복이 눌리면 안되고 절단면이 날카롭지 않게 하기.

제대로 컷팅하지 않은 날카로운 케이블타이



케이블간의 연결

-케이블을 부득이하게 연결해야 한다면 절연테이프로 감아서 연결하면 안되고 컨넥터사용도 안됩니다. 단자대를 사용하여 연결하기 것이 기본이 됩니다. 중간 연결이 필요하지 않은데 연결하면 안되요(기성품의 리드선이 짧아서 단자대를 통해 연결하는 것은 허용됨)





단자의 접속

-접속점 하나에 터미널을 두개까지만 물릴 수 있습니다.

-하나의 접속점에 두개의 터미널을 물리는 경우 서로 터미널의 등을 맞대고 접속면이 평평해야 합니다.

터미널 등맞댐

-하나의 접속점에 서로 다른 크기의 터미널을 물리는 경우 넓은 것을 밑으로 배치해야 되요.

-진동이 있는 곳에는 이중너트나 스프링와셔를 사용합니다.

-터미널은 링터미널을 사용합니다.

-터미널 밖으로 심선이 1mm 보이게 찍습니다.

-터미널은 배의 중앙을 찍습니다.

링 터미널, 심선이 1mm 보이게, 배의 중앙 찍기

-아이캡을 사용합니다.

아이캡

-절연물 일체형 러그터미널 사용금지.

터미널에 플라스틱 절연물이 붙어있는 것을 PG 러그터미널이라고 합니다.

PG 러그터미널

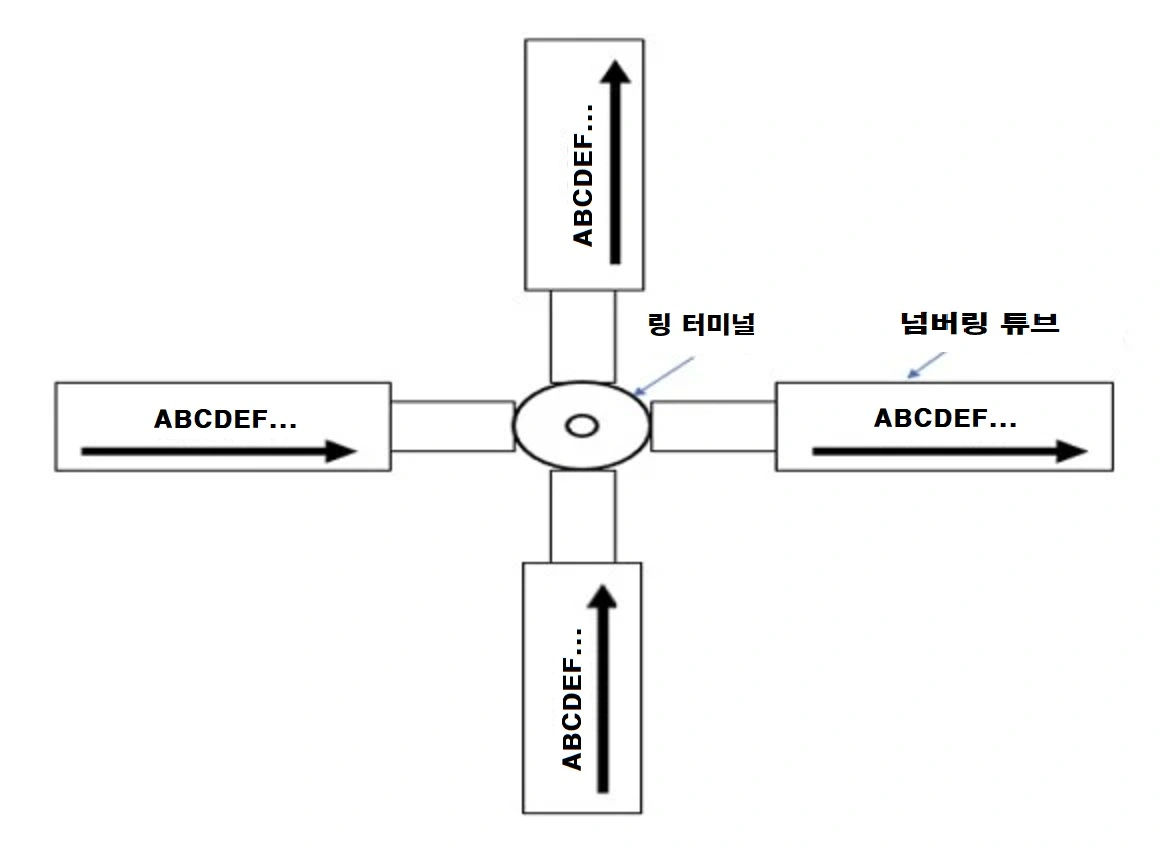

넘버링 튜브의 방향

-넘버링 튜브의 방향은 전선을 접속점에 물렸을 때 글자가 좌에서 우로, 밑에서 위로 보이게 합니다.

넘버링-튜브의-방향

마치며

아마도 삼성작업 때문에 계장쪽에 8계통 자료가 많이 퍼져 있을 것으로 생각됩니다. 여기에 소개 시켜드린 자료는 삼성의 8계통 시방자료에서 전기부분의 일부 중요한 포인트만 골라 제 나름대로 해석한 것입니다.  정식으로 삼성에서 작업을 의뢰 받으셨다면 설비8계통 시방자료가 올거에요. 잘 읽어보시고 협의가 가능한 것은 협의하여 작업을 잘 끝내시길 바랍니다. 감사합니다.
