트랜지스터의 발명과 역사

트랜지스터는 1947년 미국의 벨 전화 연구소에서 월터 브래튼, 윌리엄 쇼클리, 존 바딘이 처음 만들었습니다.



이 발명은 전자공학의 혁명을 일으켰으며, 라디오, 계산기, 컴퓨터 등의 작고 가벼운 전자기기를 제조할 수 있게 되었습니다.



트랜지스터 개발자들은 1956년 노벨 물리학상을 수상했습니다.



트랜지스터의 아버지 '윌리엄 쇼클리'



트랜지스터 기판



최초의 트랜지스터

트랜지스터는 처음에는 게르마늄이라는 반도체로 만들어졌습니다.



그러나 게르마늄은 열에 약해 80°C 정도에서 파괴되는 단점이 있었습니다.



그래서 1954년에 텍사스 인스트루먼츠에서 실리콘 트랜지스터를 개발했습니다.



실리콘은 180°C 정도의 열에도 견딜 수 있는 재료로, 게르마늄보다 성능이 우수하고 안정적이었습니다.

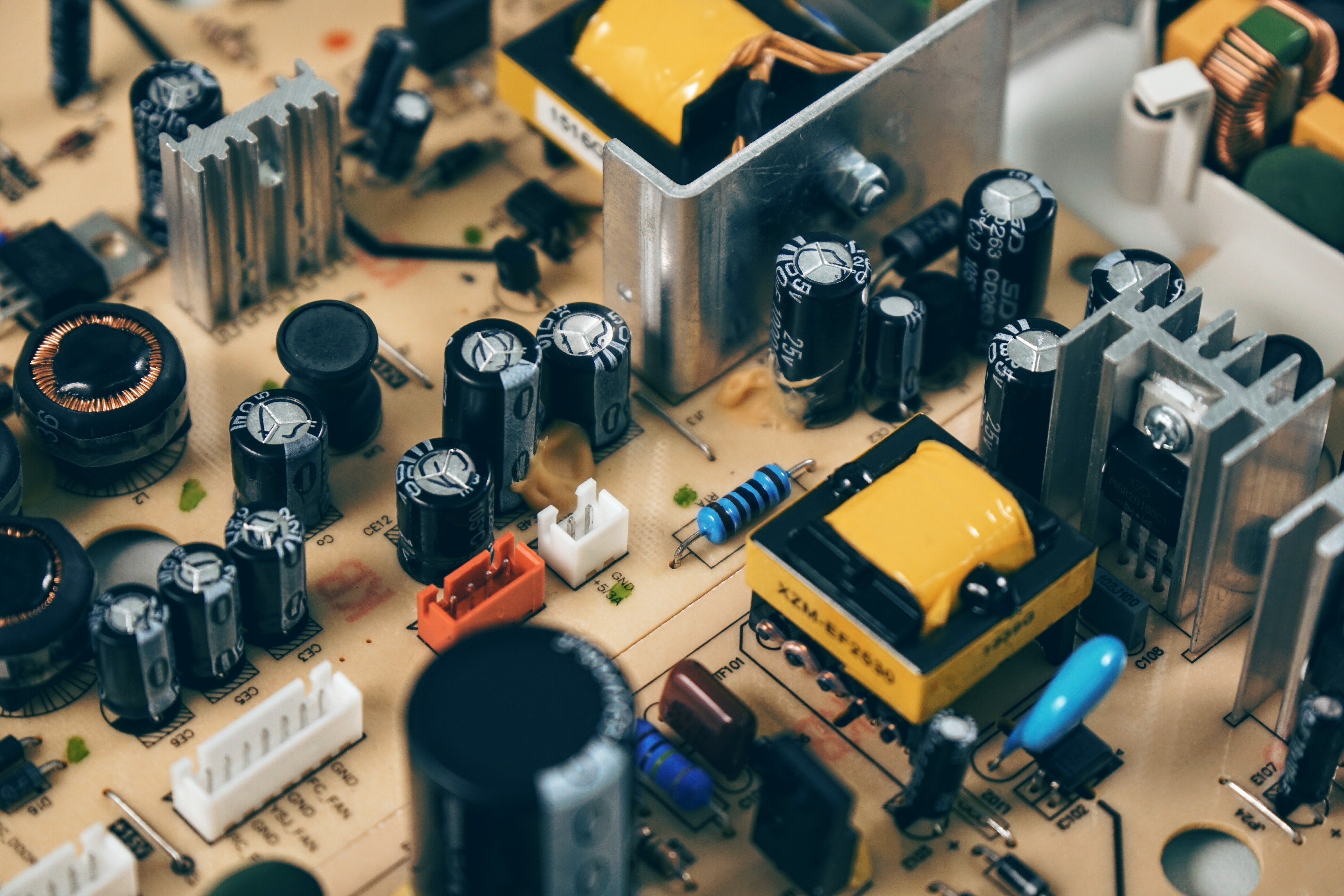

PC 메인보드 - 트랜지스터의 발명이 없었다면 이런 컴퓨터기판은 상상도 못했다



실리콘, 게르마늄 트랜지스터의 차이

실리콘 트랜지스터는 게르마늄 트랜지스터보다 열에 더 강합니다.



실리콘 트랜지스터는 게르마늄 트랜지스터보다 성능이 우수하고 안정적입니다.



게르마늄 트랜지스터는 "무스 한 (mushy)"성능 특성을 갖고, 잡음이 많고, 누설 전류가 큽니다. 실리콘 트랜지스터는 이러한 단점을 극복하고, 더 높은 주파수와 증폭도를 가집니다.



실리콘 트랜지스터와 게르마늄 트랜지스터는 베이스-방출기 접합의 전압이 다릅니다.



게르마늄 트랜지스터의 경우 약 0.3V이고, 실리콘 트랜지스터의 경우 약 0.7V입니다.



이는 회로 설계에 영향을 줍니다. 예를 들어, 저전압에서 동작하는 회로에는 게르마늄 트랜지스터가 더 적합할 수 있습니다.



트랜지스터의 구분

트랜지스터는 크게 접합형 트랜지스터와 전계효과 트랜지스터로 구분됩니다.



접합형 트랜지스터는 N형과 P형 반도체를 교대로 쌓아서 만들며, 베이스에 흐르는 작은 전류에 의해 콜렉터와 이미터 사이의 큰 전류를 제어합니다.



전계효과 트랜지스터는 한 종류의 반도체에 게이트라는 절연체를 부착하여 만들며, 게이트에 인가되는 작은 전압에 의해 드레인과 소스 사이의 큰 전류를 제어합니다.

NPN  접합형 트랜지스터의 간단한 단면도 - 출처: 위키피디아



집적회로(IC)

트랜지스터는 점점 작아지고 고성능화되면서 집적회로(IC)라는 형태로 발전했습니다.



집적회로는 여러 개의 트랜지스터와 저항, 커패시터 등을 하나의 칩 위에 올려놓은 것으로, 공간 절약과 속도 향상을 가능하게 했습니다.



집적회로는 대규모 집적회로(LSI), 초대규모 집적회로(VLSI), 초초대규모 집적회로(UVLSI) 등으로 발전하면서 컴퓨터와 스마트폰 등의 현대 사회를 지탱하는 기술이 되었습니다.
