서보 모터 가이드: 작동 원리부터 활용법까지

안녕하세요! 오늘은 산업 자동화의 핵심 부품인 서보 모터에 대해 자세히 알아보는 시간을 갖도록 하겠습니다. 서보 모터는 정밀한 위치 제어가 필요한 곳에 널리 사용되는 모터로, 로봇, CNC 기계, 자동차 등 다양한 분야에서 활약하고 있습니다. 이번 포스팅에서는 서보 모터의 작동 원리부터 종류, 장단점, 그리고 다양한 활용법까지, 서보 모터에 대한 모든 것을 담았습니다. 😊



1. 서보 모터란 무엇일까요?

서보 모터는 피드백 신호를 통해 위치, 속도, 토크를 정밀하게 제어할 수 있는 모터입니다. 일반적인 모터와 달리, 서보 모터는 목표 위치에 정확하게 도달하고 유지하는 데 탁월한 성능을 보여줍니다. 이는 서보 모터 내부에 위치 센서(엔코더)가 내장되어 있어 현재 위치를 실시간으로 파악하고, 목표 위치와 비교하여 오차를 수정하기 때문입니다.

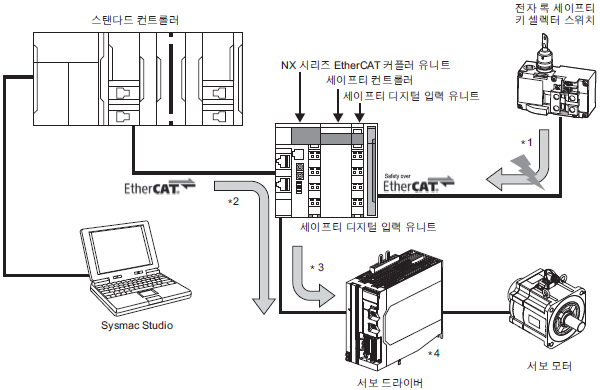

서보 모터의 제어 흐름 (출처: 한국오므론)



2. 서보 모터의 작동 원리

서보 모터는 다음과 같은 순서로 작동합니다.

1. 명령 신호 입력: 제어 시스템에서 서보 모터에 목표 위치, 속도, 토크 등의 명령 신호를 전달합니다.
2. 위치 감지: 서보 모터 내부의 엔코더가 현재 위치를 감지합니다.
3. 오차 계산: 제어 시스템에서 목표 위치와 현재 위치의 오차를 계산합니다.
4. 제어 신호 출력: 오차를 줄이기 위한 제어 신호를 서보 모터 드라이버에 전달합니다.
5. 모터 구동: 서보 모터 드라이버가 제어 신호에 따라 모터를 구동시켜 목표 위치에 도달하도록 합니다.





서보모터란 무엇인가 유튜브 동영상





3. 서보 모터의 종류

서보 모터는 크게 DC 서보 모터와 AC 서보 모터로 나눌 수 있습니다.



3.1 DC 서보 모터

• 브러시와 정류자를 사용하여 전류를 공급합니다.
• 구조가 간단하고 가격이 저렴합니다.
• 브러시 마모로 인한 유지보수가 필요합니다.



3.2 AC 서보 모터

• 브러시가 없어 유지보수가 거의 필요 없습니다.
• 높은 출력과 효율을 제공합니다.
• DC 서보 모터보다 가격이 비쌉니다.



4. 서보 모터의 장단점

4.1 장점

• 정밀한 위치 제어: 높은 정확도로 위치, 속도, 토크를 제어할 수 있습니다.
• 빠른 응답 속도: 명령 신호에 빠르게 반응하여 정확한 위치에 도달합니다.
• 높은 토크: 크기에 비해 높은 토크를 출력할 수 있습니다.
• 과부하 보호 기능: 과부하 발생 시 모터를 보호하는 기능이 내장되어 있습니다.



4.2 단점

• 높은 가격: 일반적인 모터보다 가격이 비쌉니다.
• 복잡한 제어 시스템: 정밀한 제어를 위해 복잡한 제어 시스템이 필요합니다.
• 전문 지식 필요: 서보 모터를 사용하기 위해서는 전문 지식이 필요할 수 있습니다.



5. 서보 모터의 활용

서보 모터는 다양한 분야에서 핵심적인 역할을 수행합니다. 몇 가지 주요 활용 예시를 소개합니다.

• 산업 자동화: 로봇 팔, CNC 기계, 자동화 생산 라인 등
• 자동차: 전자식 파워 스티어링, 자동 변속기, ABS 시스템 등
• 항공 우주: 항공기 제어, 미사일 유도 시스템 등
• 가전 제품: 세탁기, 에어컨, 로봇 청소기 등



6. 마무리

지금까지 서보 모터의 작동 원리, 종류, 장단점, 그리고 다양한 활용법에 대해 알아보았습니다. 서보 모터는 정밀한 제어가 필요한 다양한 분야에서 핵심적인 역할을 수행하며, 앞으로도 그 중요성이 더욱 커질 것으로 예상됩니다. 🤔

혹시 서보 모터에 대해 더 궁금한 점이 있으신가요? 댓글로 남겨주시면 성심껏 답변해 드리겠습니다! 😉
