공극자속(空隙磁束, Air-gap flux)

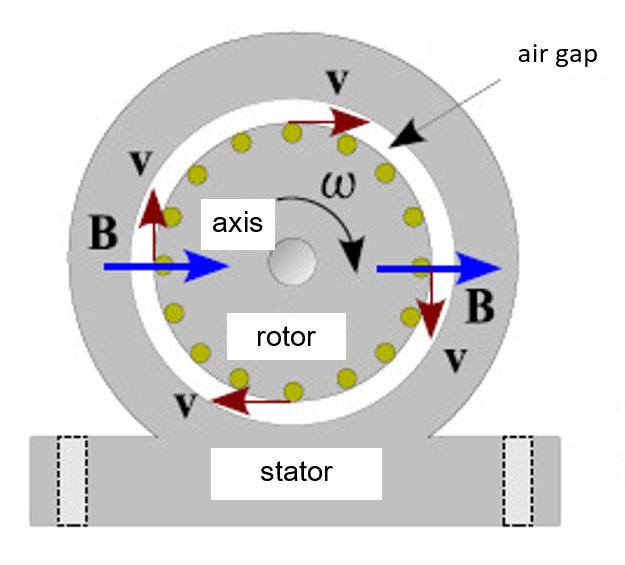

공극자속은 고정자와 회전자 사이의 공간에 존재하는 자기장을 의미합니다. 고정자에 권선된 코일로 인해 공극에 정현파 자속이 생성되고, 이 자속은 회전자계를 유도합니다.





고정자(Stator)

고정자는 전기기기의 일부로서 움직이지 않고 고정되어 있는 부분입니다. 회전자는 전기기기의 다른 부분으로서 움직이거나 회전하는 부분입니다. 고정자와 회전자 사이에는 공간이 있어야 하는데, 이 공간을 공극이라고 합니다. 공극은 전기기기의 성능에 영향을 미치는 중요한 요소입니다.







공극(air gap)

공극에는 자기장이 존재합니다. 자기장은 전류가 흐르면 발생하는 힘의 범위입니다. 자기장은 고정자에서 발생하고, 회전자에 전달됩니다. 이렇게 자기장이 전달되면서 회전자가 움직이거나 회전하게 됩니다.



공극의 크기는 작을수록 좋습니다. 왜냐하면 공극이 작으면 자기장이 잘 전달되어 회전자가 더 효율적으로 움직일 수 있기 때문입니다. 그러나 공극이 너무 작으면 고정자와 회전자가 서로 부딪힐 위험이 있습니다. 이렇게 되면 진동이나 충격으로 인해 전기기기가 손상될 수 있습니다.



따라서 공극은 적절한 크기를 유지해야 합니다. 일반적으로 공극의 크기는 0.3~2.5 [mm] 정도입니다.



주파수가 증가하면

주파수가 증가하면 공극자속의 자기장도 증가합니다. 이는 회전자에 더 많은 힘을 전달하고, 회전자의 속도를 높이는 효과가 있습니다. 그러나 주파수가 너무 높아지면 공극자속의 자기장이 과도하게 증가하여, 회전자에 열이 발생하거나, 자기력이 약해지는 문제가 발생할 수 있습니다.



따라서 주파수가 증가할 때 공극자속은 적절한 범위 내에서 유지되어야 합니다. 주파수와 공극자속의 관계는 전기기기의 종류와 설계에 따라 다르므로, 구체적인 값은 제조사나 전문가에게 문의하시는 것이 좋습니다.
